Ouvrages complexes

Par son savoir-faire et son expérience, Waltefaugle bâtiment réalise des projets complexes et s’adapte à la demande de ses clients en intégrant les exigences définies aux cahiers des charges.

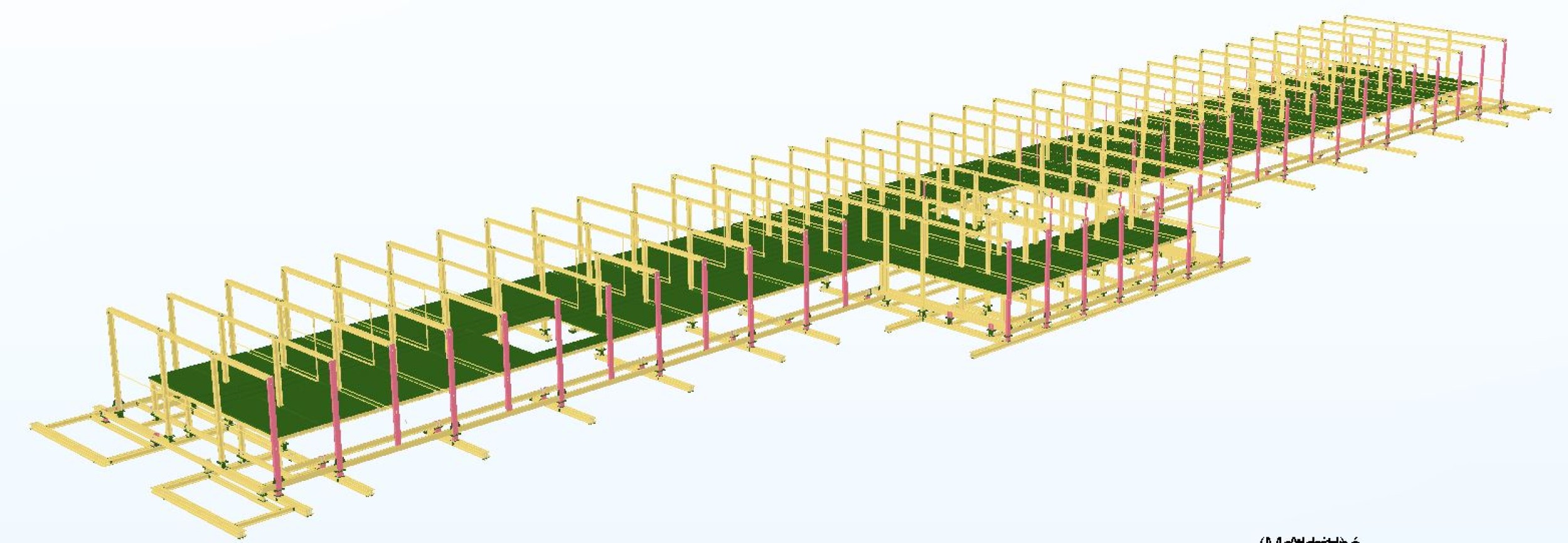

Nous réalisons nos études en BIM avec  différents niveaux de détails.

  • Complexité architecturale
  • Complexité des sites

Nous intervenons généralement sur des sites où l’espace de travail réservé au chantier peut être exigu, ou sur des sites implantés au cœur d’un tissu urbain dense (centre de paris), ou situés à de très grandes hauteurs, en site occupé.

Canopée de Nanterre - Cœur Université (92)

  • 147 T d’acier

Structure métallique en toiture de 4 bâtiments en allant du R+8 au R+10

  • Poteaux circulaires biais
  • Structure métallique allant d’un bâtiment à l’autre et formant la toiture. Celle-ci est uniquement composée de panneaux  photovoltaïques.
  • Une surface totale de 3 500m²

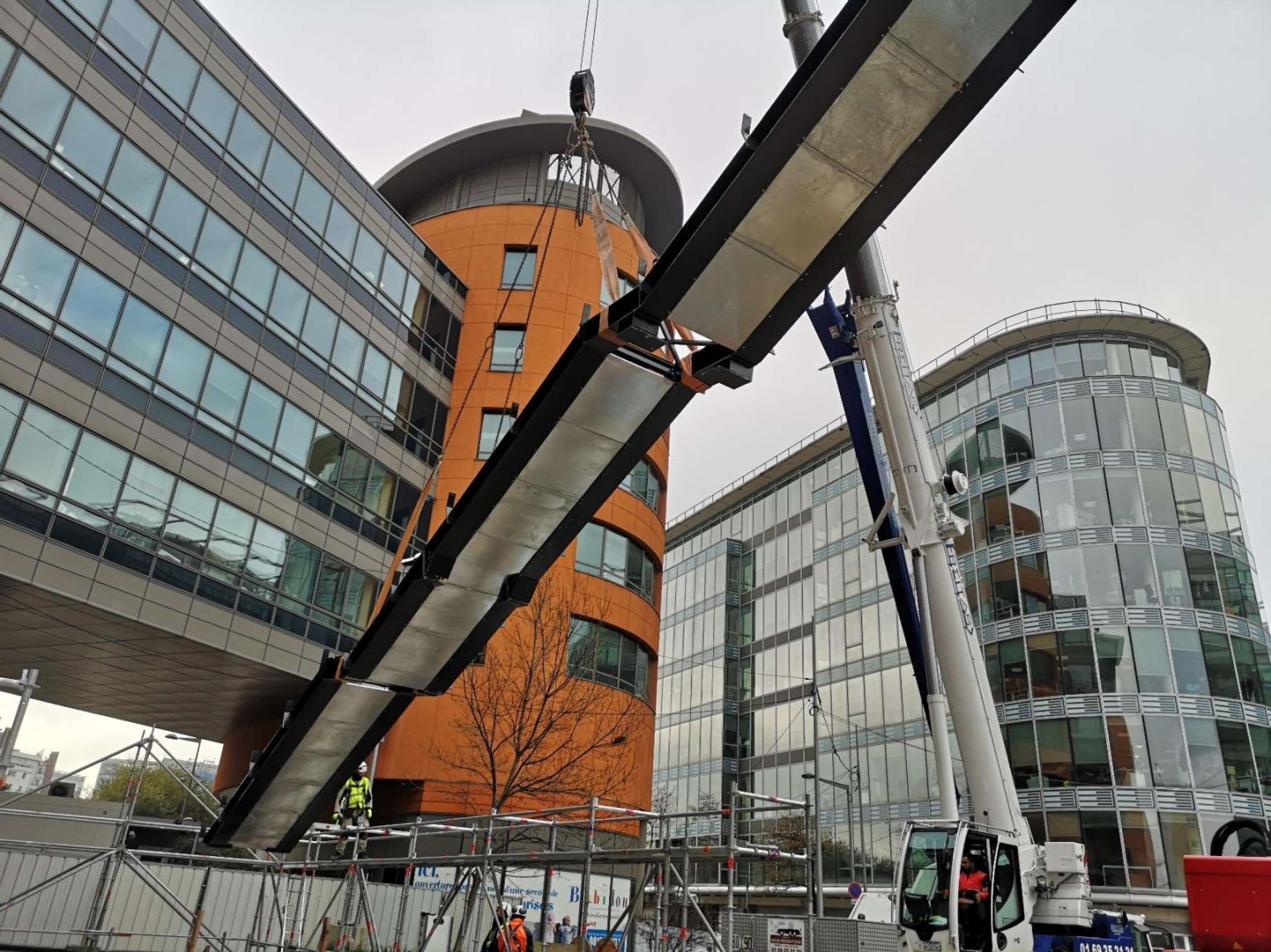

2 passerelles reliant 2 bâtiments béton.

  • Dimensions : 16.90 de portée x 2m de largeur
  • Les 2 niveaux de passerelles sont reliés par un ensemble de diagonale formant une poutre treillis.
  • Le plancher est réalisé en bac collaborant

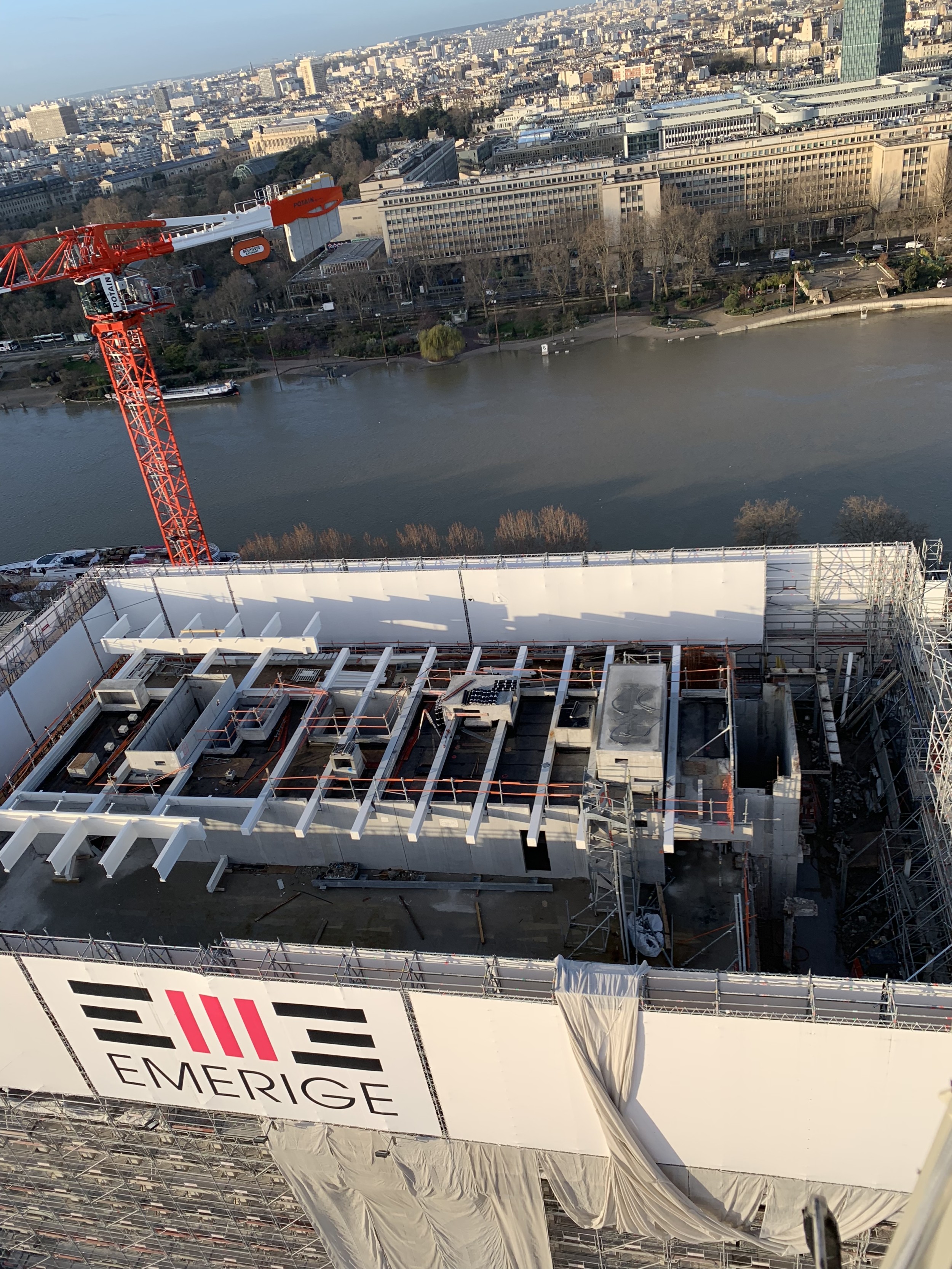

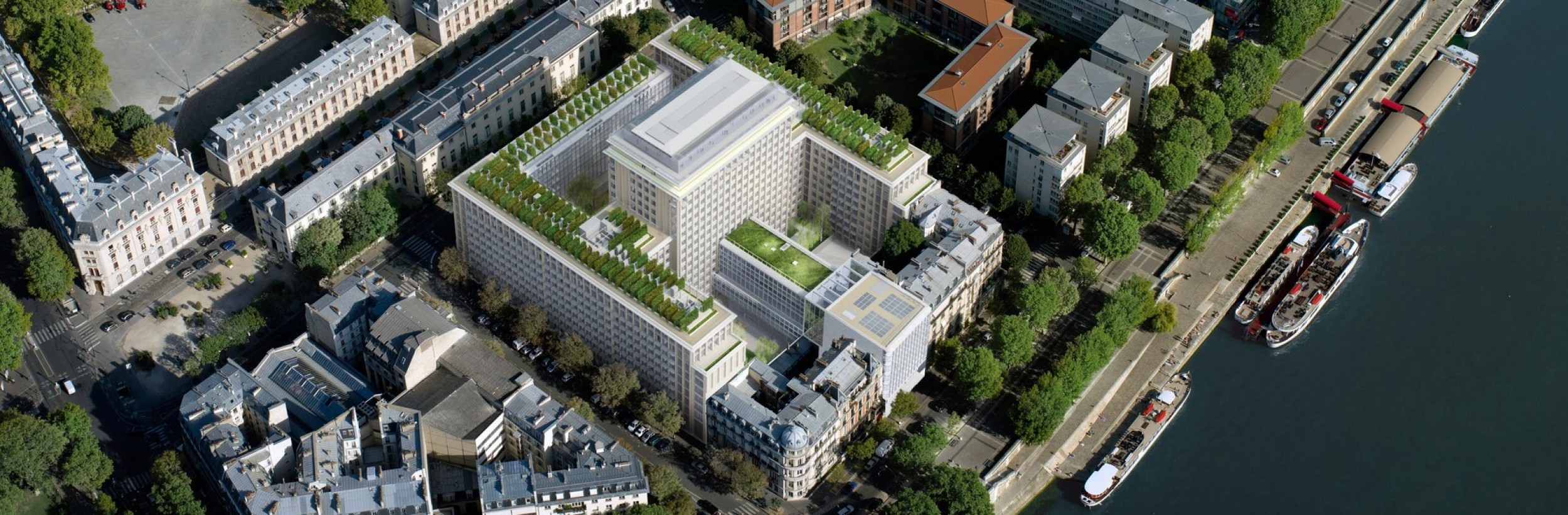

Morland, Paris 4ème

Le projet avait pour ambition de réhabiliter l’ancien site administratif de la préfecture de Paris. Il est composé de 5 bâtiments dans le 4ème arrondissement de Paris à proximité de la Seine.

  • 300 T d’acier

1 IGH (Immeuble de Grande Hauteur) en R+16 existant et rénové.
Aux deux derniers étages de ce bâtiment, le bar et le restaurant de l’hôtel abriteront une œuvre panoramique de l’artiste Olafur Eliasson et du Studio Other Spaces, accessible à tous et offrant une vue unique et spectaculaire de Paris.

  • PH R15 : Création de couteaux fixés à un profilé type U sur un nez de dalle afin de reprendre un habillage de façade.
  • PH R15 : Création de poteaux métallique tubulaire entre 2 niveaux
  • PH R16 : Création d’une structure métallique en porte à faux de part et d’autre de la structure béton. D’un côté 6.1m de porte à faux, et de l’autre 4.25m. Cette structure supporte une toiture décorative et des éléments vitrés. Les portes  à faux ont des déplacements limités à cause du vitrage de façade.

2 bâtiments en R+10 existants et rénovés.

  • Création d’une structure métallique afin de réaliser des supports afin de créer une agriculture urbaine.

1 bâtiment en R+8 existant et rénové.

  • Création d’une structure métallique afin de réaliser des supports afin de créer une agriculture urbaine.

1 bâtiment en R+7 neuf

  • Création d’un local technique pour une nacelle

GED - Aubervilliers (93)

Structurant le cœur du campus, le GED est voué à devenir un pôle d’animation majeur du Campus Condorcet, pour son quartier comme pour l’ensemble de la ville. Ce sera la première bibliothèque bioclimatique d’Europe. La bibliothèque réunit 45 bibliothèques spécialisées en sciences humaines et sociales qui seront consultables par tous les établissements du Campus Condorcet, d’autres publics universitaires et par le public non académique

Le projet est composé de 2 bâtiments principaux ainsi que d’un hall en verrière reliant les 2 bâtiments.

Création de plusieurs ouvrages sur une structure béton :

  • 320 T d’acier
  • 2 bandeaux entrants en façade afin de réaliser une structure bardée décorative
  • 2 bandeaux de liaisons rejoignant les bandeaux entrants en façade afin de réaliser une structure bardée décorative.
  • 1 bandeau périphérique sur 2 bâtiments et sur 3 façades afin de réaliser une structure bardée décorative
  • 1 bandeau périphérique sur 2 bâtiments et sur 4 façades afin de réaliser une structure bardée décorative, et de créer un support de nacelle de nettoyage.
  • 4 grands édicules d’environ 100 m² + 3 petits édicules, chacun en toiture du bâtiment.
  • 1 préau de 21m de portée avec poutre PRS x 2.80m de largeur.

Zénith, Nancy (54)

Extension de 1 500m²de la salle de spectacle afin d’augmenter la capacité des spectateurs et leur confort.

Structure en poutre treillis contre-flèchée et assemblée à blanc en atelier et en plein trou afin de supprimer le jeu des perçages.

  • 440 T d’acier
  • Dimensions : 100m x 7.90m avec une hauteur libre de 14.50m
  • 14 passerelles techniques en caillebotis pour le personnel scénique.
  • Un grill d’accroche de matériel scénique d’une capacité de 2 x 15 T.

Biome, Paris 15ème

Transformation de l’ancien siège de l’assureur historique du BTP SMA BTP datant de 1966.

Il y a une restructuration du bâtiment existant IGH en PH R10 et l’ajout de 2 bâtiments neufs. L’un en R+2 et l’autre en R+7.

  • Surface de plancher avant travaux : 14 573 m²
  • Surface de plancher après réhabilitation : 26 692 m²
  • 840 T d’acier
  • Le bâtiment en R+2 est entièrement réalisé en structure métallique avec des solives connectées à l’aide de goujon Nelson.
  • Le bâtiment en R+7 est réalisée avec une structure exosquelette béton et des planchers métalliques connectés à l’aide de goujon Nelson.
  • Le bâtiment IGH en R+10 a été réhabilité sur tous les niveaux afin de créer de nouvelles façades vitrées et de modifier les volumes.
  • Création de 6 niveaux de passerelles reliant 2 bâtiments.


Les 3 Fontaines, Cergy (95)

Cergy 3 Fontaines est un centre commercial qui a bénéficié d’une rénovation lourde globale et ce sur 4 années consécutives. Avec 64 000m² de surface de vente utile, le centre commercial se classera dans les 10 centres commerciaux les plus fréquentés de France. Ce site accueillera en moyenne 13 millions de visiteurs.

Création de plusieurs ouvrages sur une structure béton :

  • 510 T d’acier
  • 2 Auvents
  • 1 SAS d’entrée
  • 1 petit plancher de 22 m²
  • 3 blocs en bâtiments comportant 3 passerelles techniques, 2 passerelles piéT.
  • 1 support en toiture
  • Plusieurs chevêtres réalisés sur les dalles béton existantes

Nos exemples
de réalisations

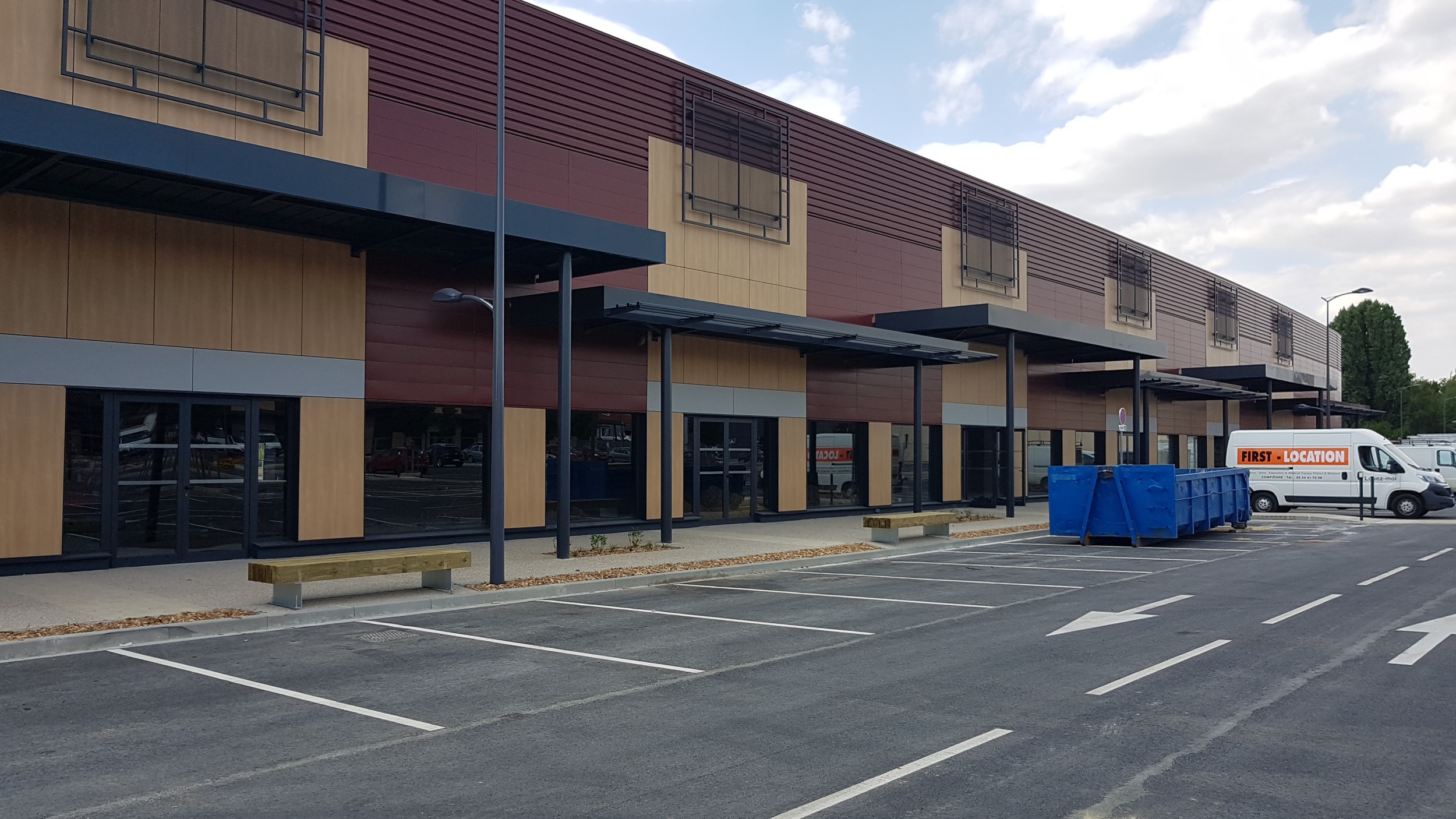

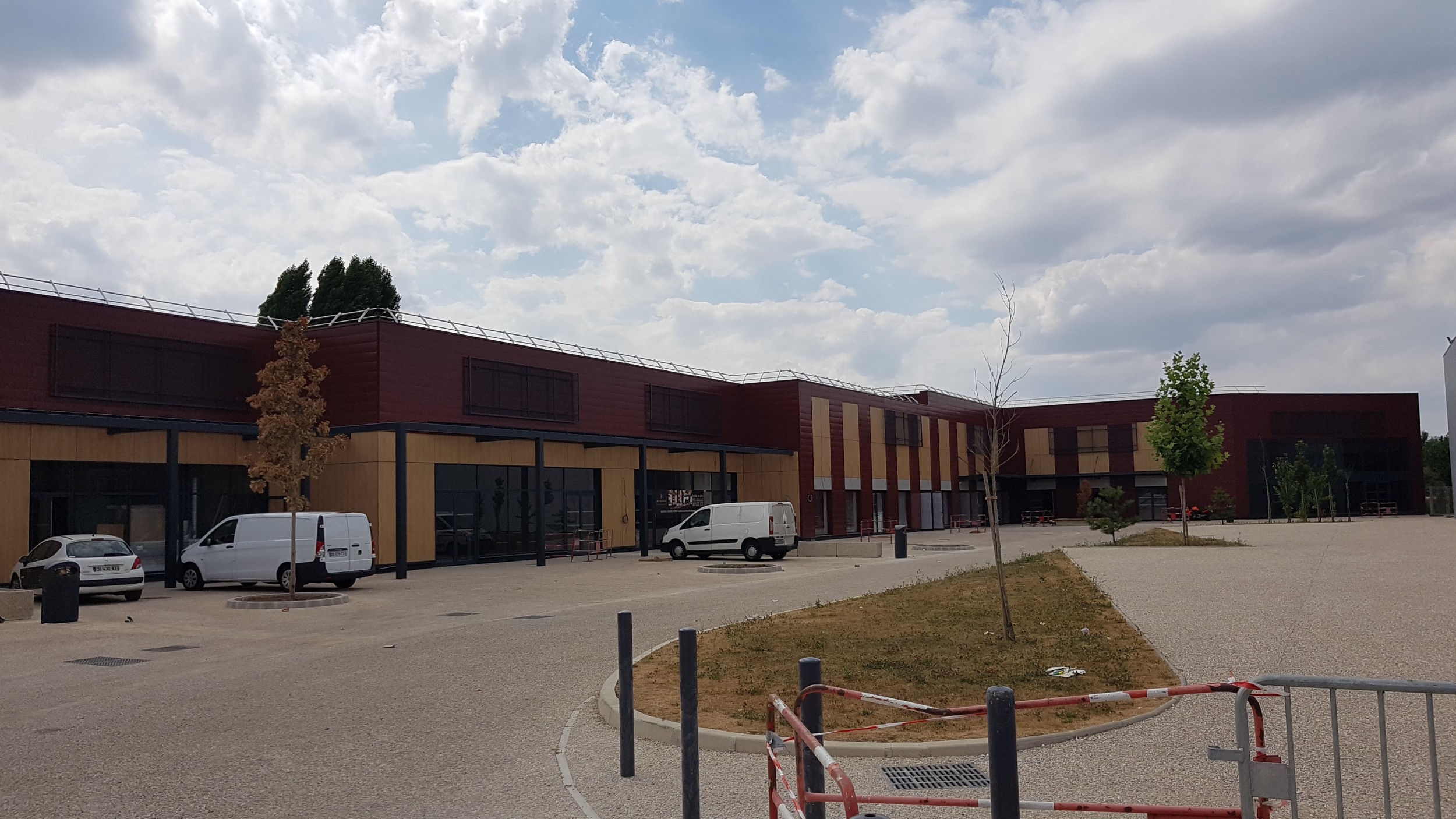

Ossature d'enseignes

-

(60) Chambly

Ossature d'enseignes

Ossature d'enseignes

OSSATURE D ENSEIGNES BATIMENTS A B C D OSSATURE PERGOLA, de sas d'entrée, d'auvents, escalier

Ossature d'enseignes - photo 2
Ossature d'enseignes
OSSATURE D ENSEIGNES BATIMENTS A B C D OSSATURE PERGOLA, de sas d'entrée, d'auvents, escalier
Ossature d'enseignes - photo 3
Ossature d'enseignes
OSSATURE D ENSEIGNES BATIMENTS A B C D OSSATURE PERGOLA, de sas d'entrée, d'auvents, escalier
Ossature d'enseignes - photo 4
Ossature d'enseignes
OSSATURE D ENSEIGNES BATIMENTS A B C D OSSATURE PERGOLA, de sas d'entrée, d'auvents, escalier

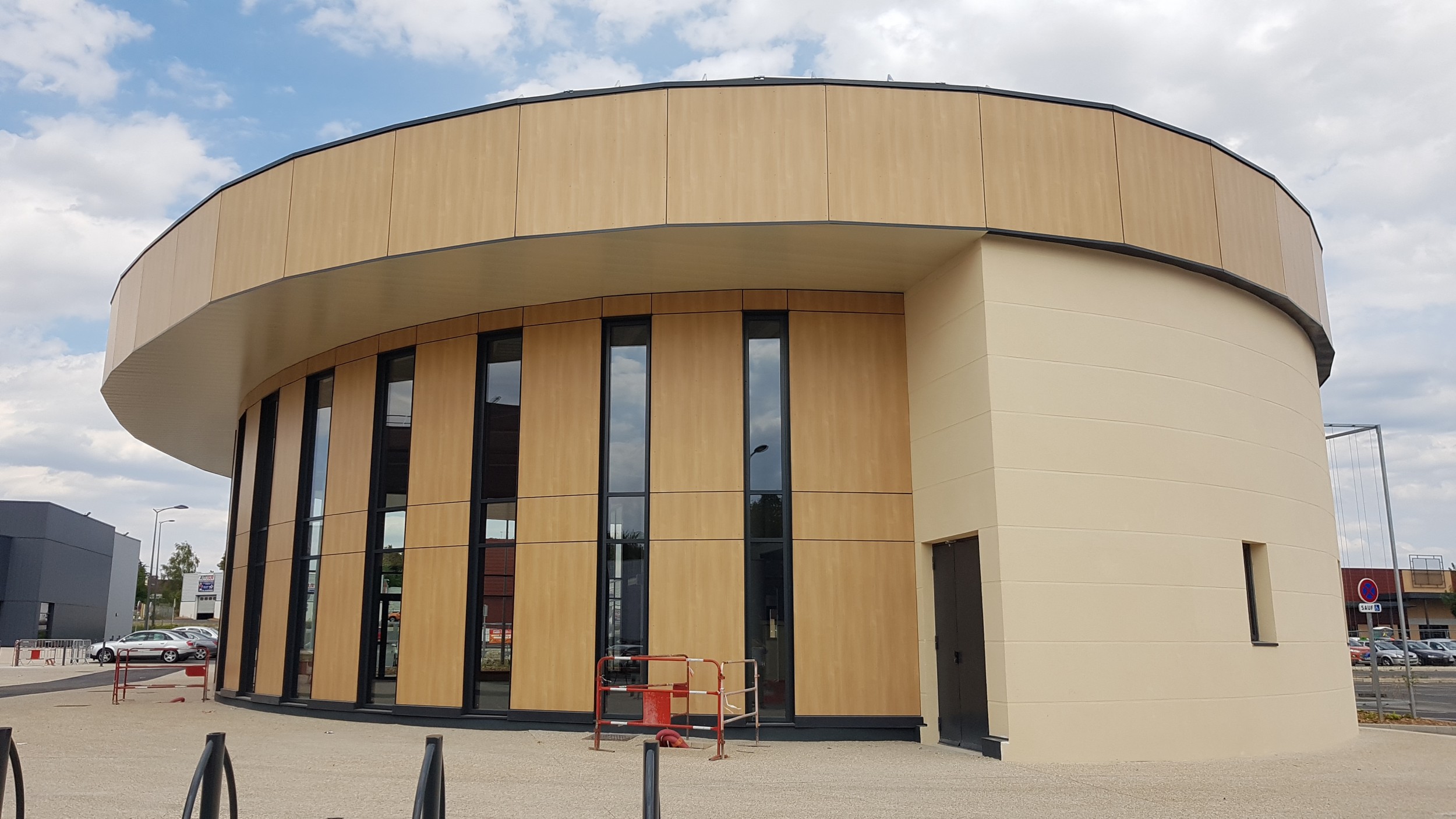

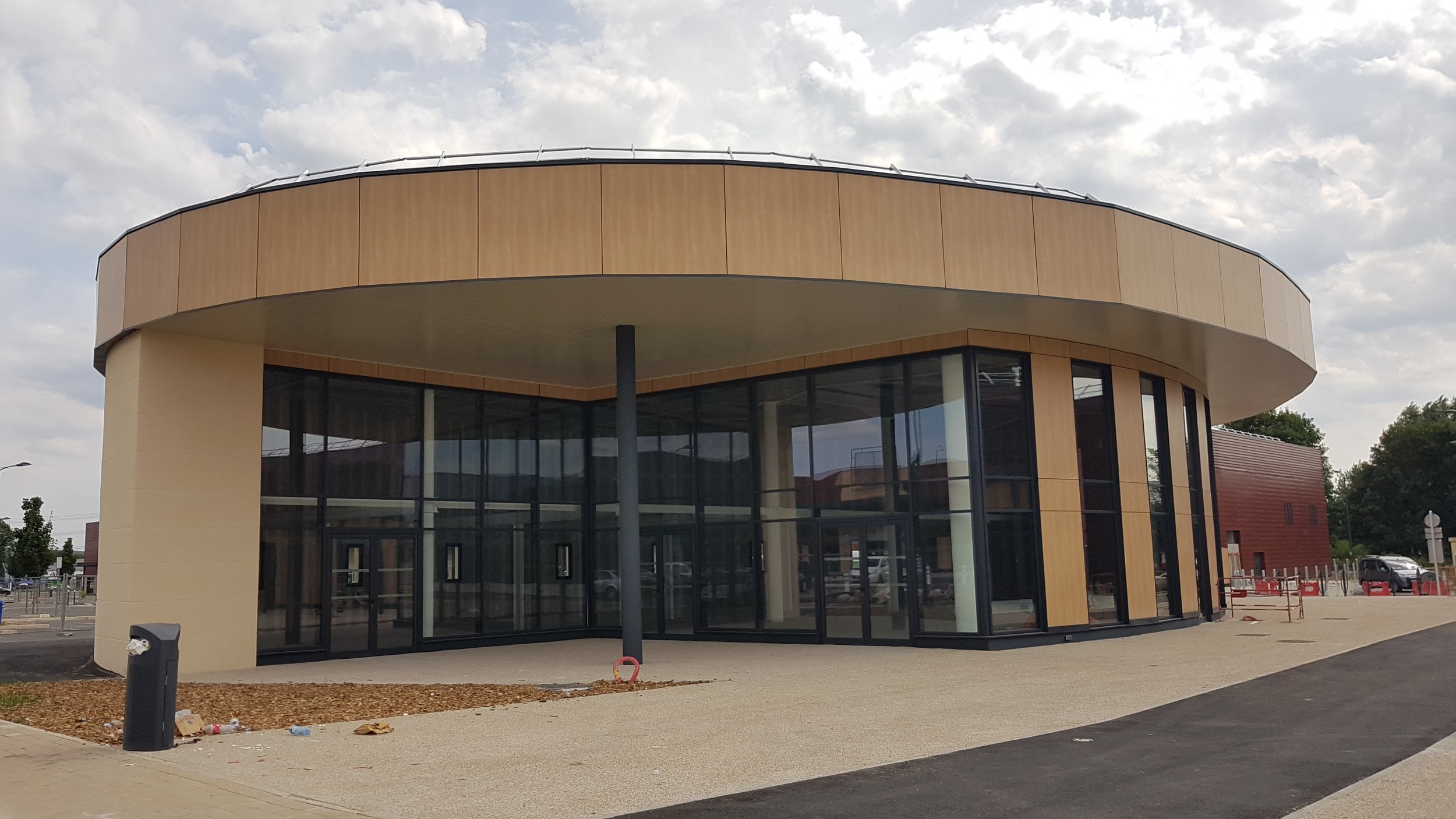

Cinéma Parly 2

-

(78) Le Chesnay

Cinéma Parly 2

Cinéma Parly 2

Construction du cinéma du Chesnay, sans aucun contreventement vertical pour laisser passer la lumière dans les zones d'accès aux salles avec casquette en porte à faux de 9 m

Cinéma Parly 2 - photo 2
Cinéma Parly 2
Construction du cinéma du Chesnay, sans aucun contreventement vertical pour laisser passer la lumière dans les zones d'accès aux salles avec casquette en porte à faux de 9 m
Cinéma Parly 2 - photo 3
Cinéma Parly 2
Construction du cinéma du Chesnay, sans aucun contreventement vertical pour laisser passer la lumière dans les zones d'accès aux salles avec casquette en porte à faux de 9 m
Cinéma Parly 2 - photo 4
Cinéma Parly 2
Construction du cinéma du Chesnay, sans aucun contreventement vertical pour laisser passer la lumière dans les zones d'accès aux salles avec casquette en porte à faux de 9 m

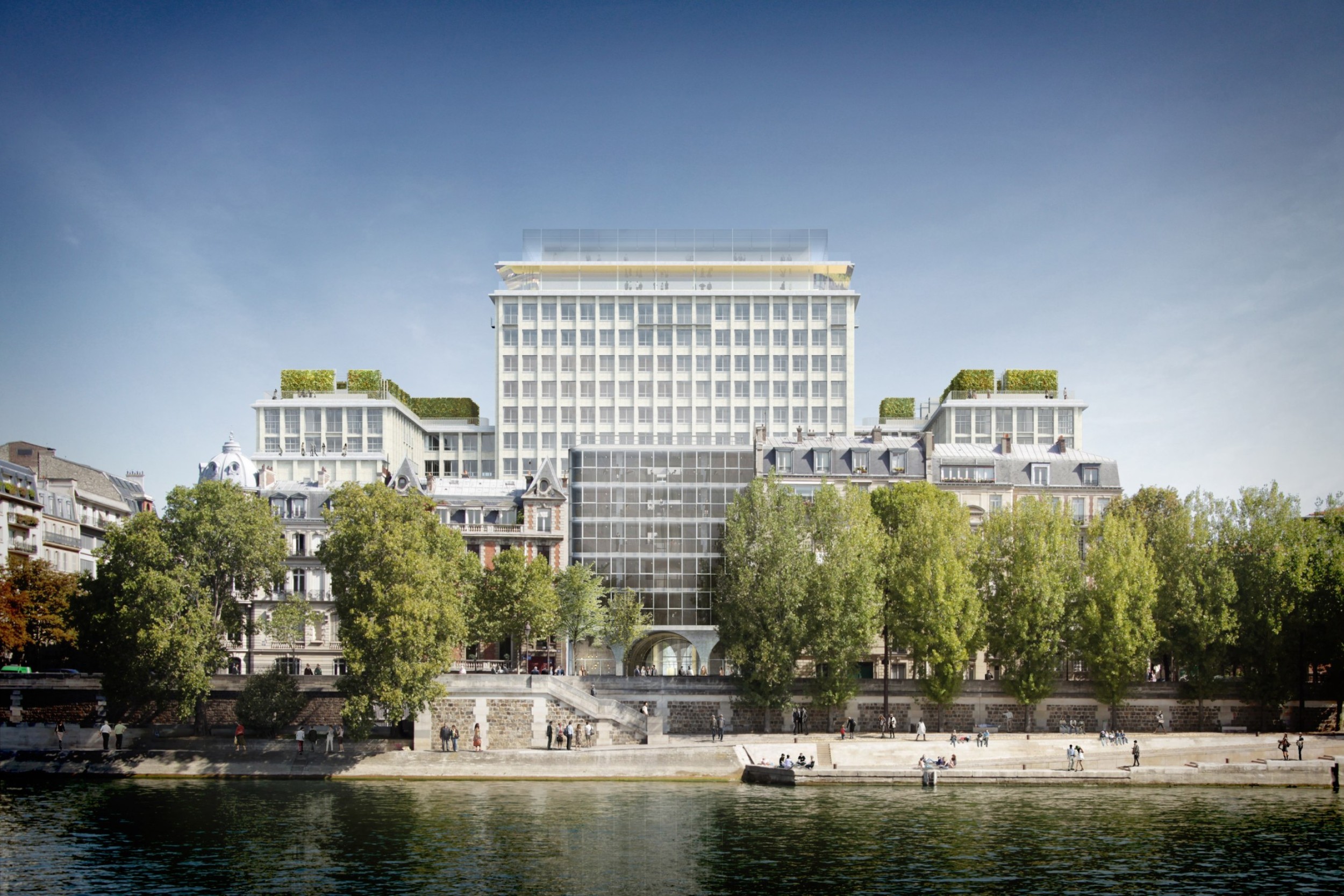

Morland

-

(75) Paris

Morland

Morland

Renforts en sous-oeuvre d'existant : création de 2 000 m² d'agricultures urbaines en toiture de bâtiments et création en R+16 d'une structure métallique supportant des vitrages en porte à faux

Morland - photo 2
Morland
Renforts en sous-oeuvre d'existant : création de 2 000 m² d'agricultures urbaines en toiture de bâtiments et création en R+16 d'une structure métallique supportant des vitrages en porte à faux
Morland - photo 3
Morland
Renforts en sous-oeuvre d'existant : création de 2 000 m² d'agricultures urbaines en toiture de bâtiments et création en R+16 d'une structure métallique supportant des vitrages en porte à faux
Morland - photo 4
Morland
Renforts en sous-oeuvre d'existant : création de 2 000 m² d'agricultures urbaines en toiture de bâtiments et création en R+16 d'une structure métallique supportant des vitrages en porte à faux

Zénith

-

(54) Maxéville

Zénith

Zénith

Extension du ZÉNITH avec fourniture et pose d'une passerelle en poutres treillis assemblées et ajout d'un local de 200 m2

Zénith - photo 2
Zénith
Extension du ZÉNITH avec fourniture et pose d'une passerelle en poutres treillis assemblées et ajout d'un local de 200 m2
Zénith - photo 3
Zénith
Extension du ZÉNITH avec fourniture et pose d'une passerelle en poutres treillis assemblées et ajout d'un local de 200 m2
Zénith - photo 4
Zénith
Extension du ZÉNITH avec fourniture et pose d'une passerelle en poutres treillis assemblées et ajout d'un local de 200 m2
Zénith - photo 5
Zénith
Extension du ZÉNITH avec fourniture et pose d'une passerelle en poutres treillis assemblées et ajout d'un local de 200 m2
Zénith - photo 6
Zénith
Extension du ZÉNITH avec fourniture et pose d'une passerelle en poutres treillis assemblées et ajout d'un local de 200 m2

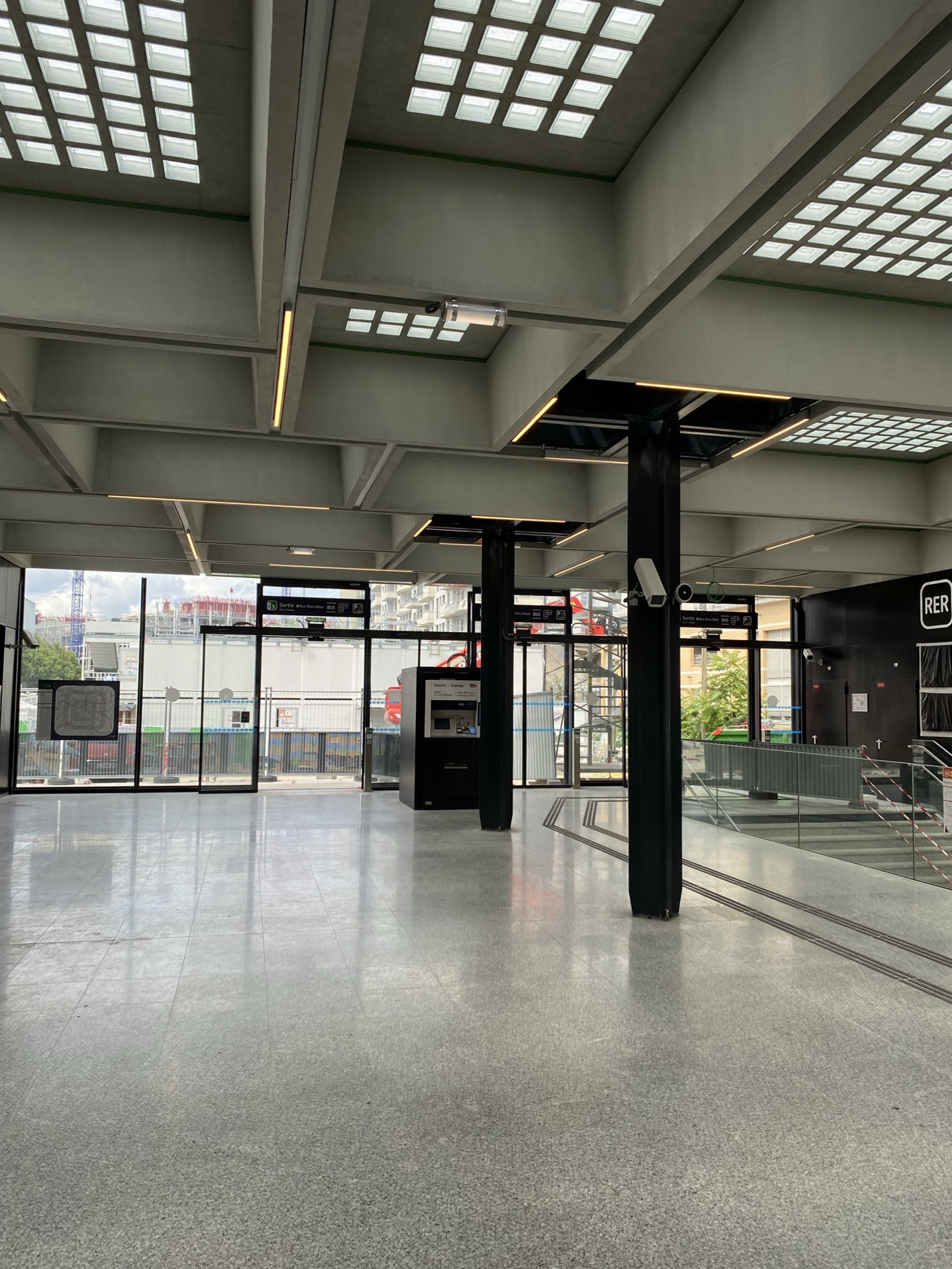

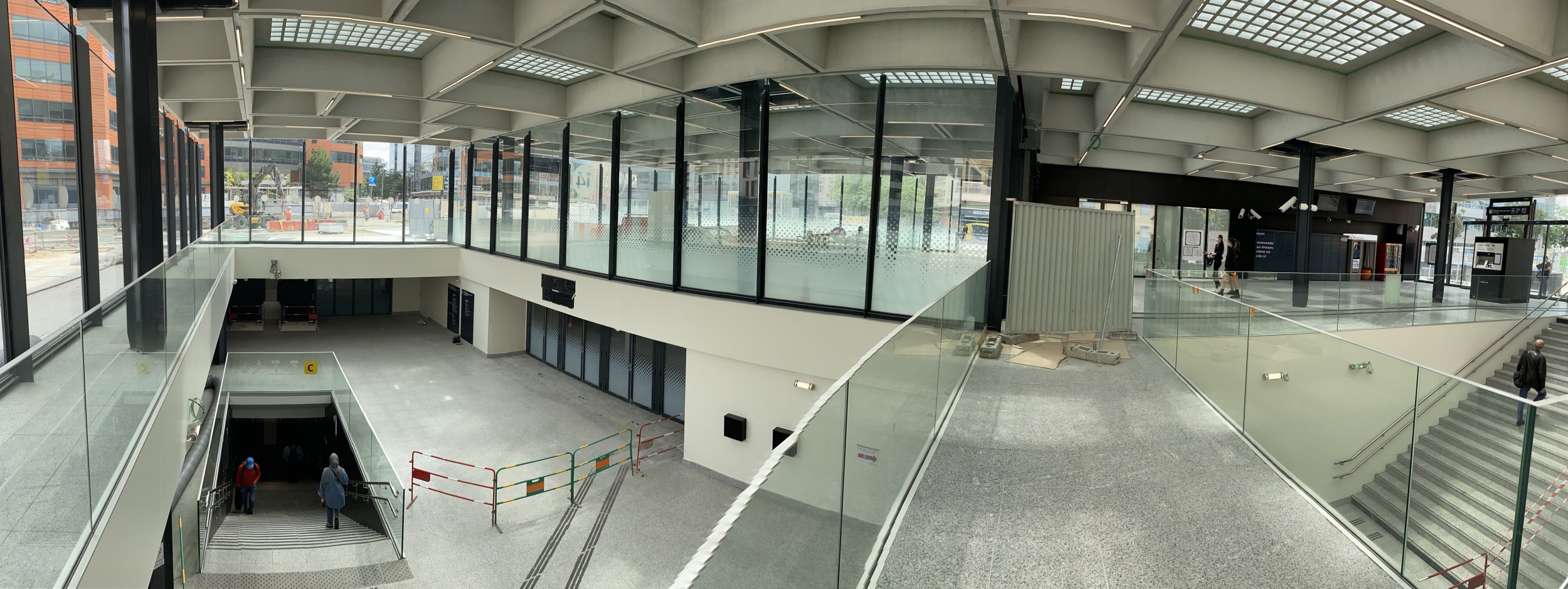

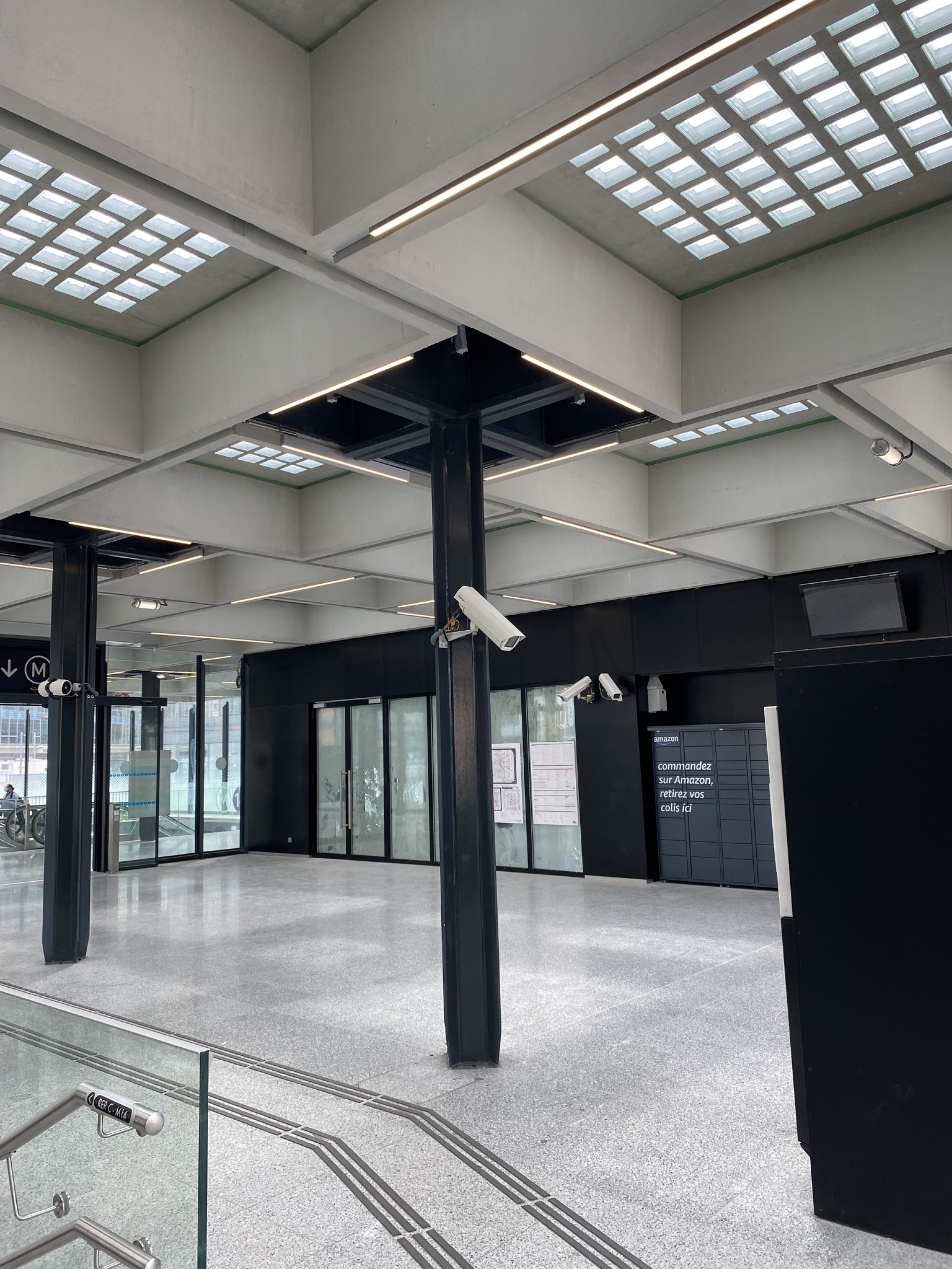

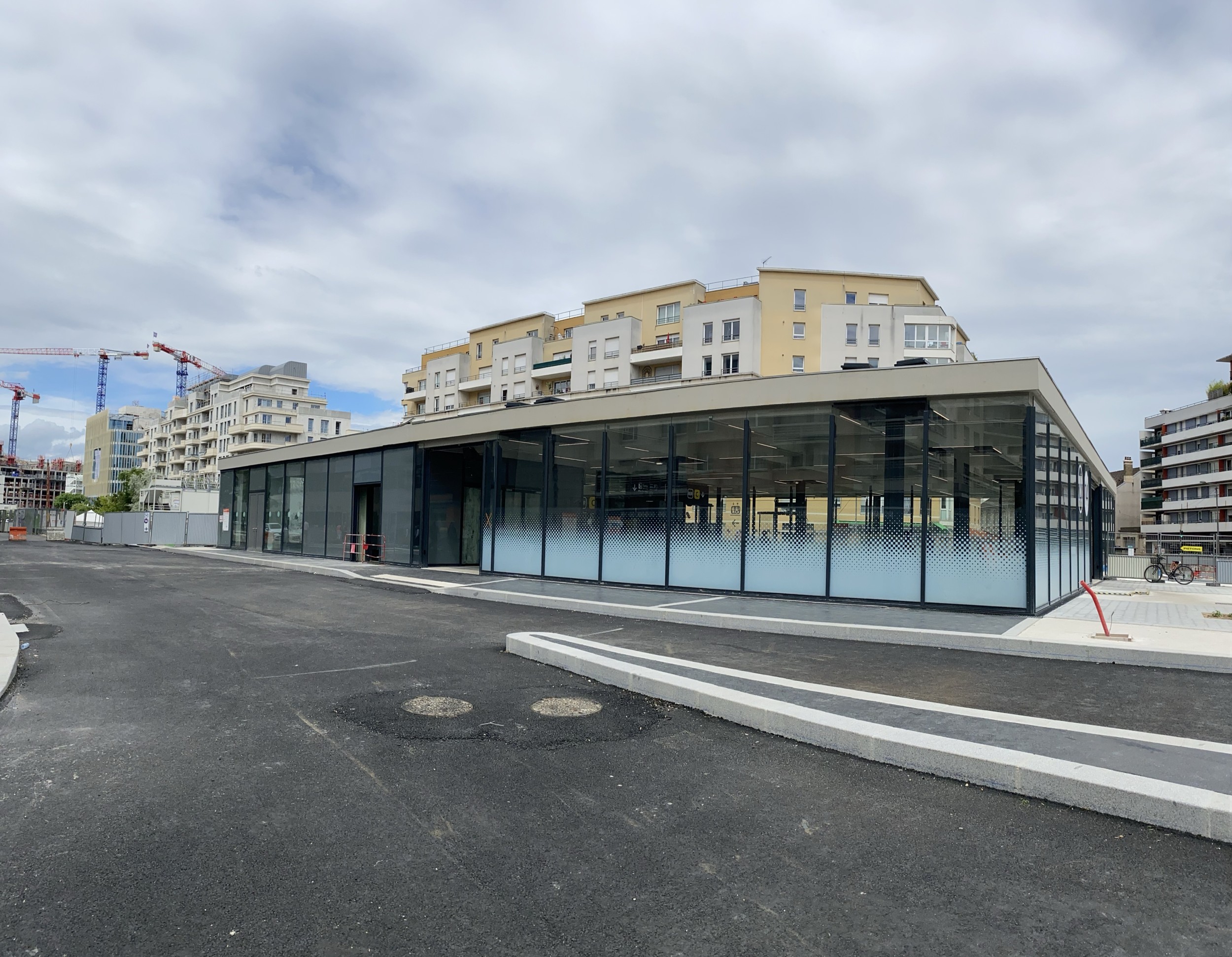

Bâtiment "voyageurs"

-

(93) Saint Ouen

Bâtiment "voyageurs"

Bâtiment "voyageurs"

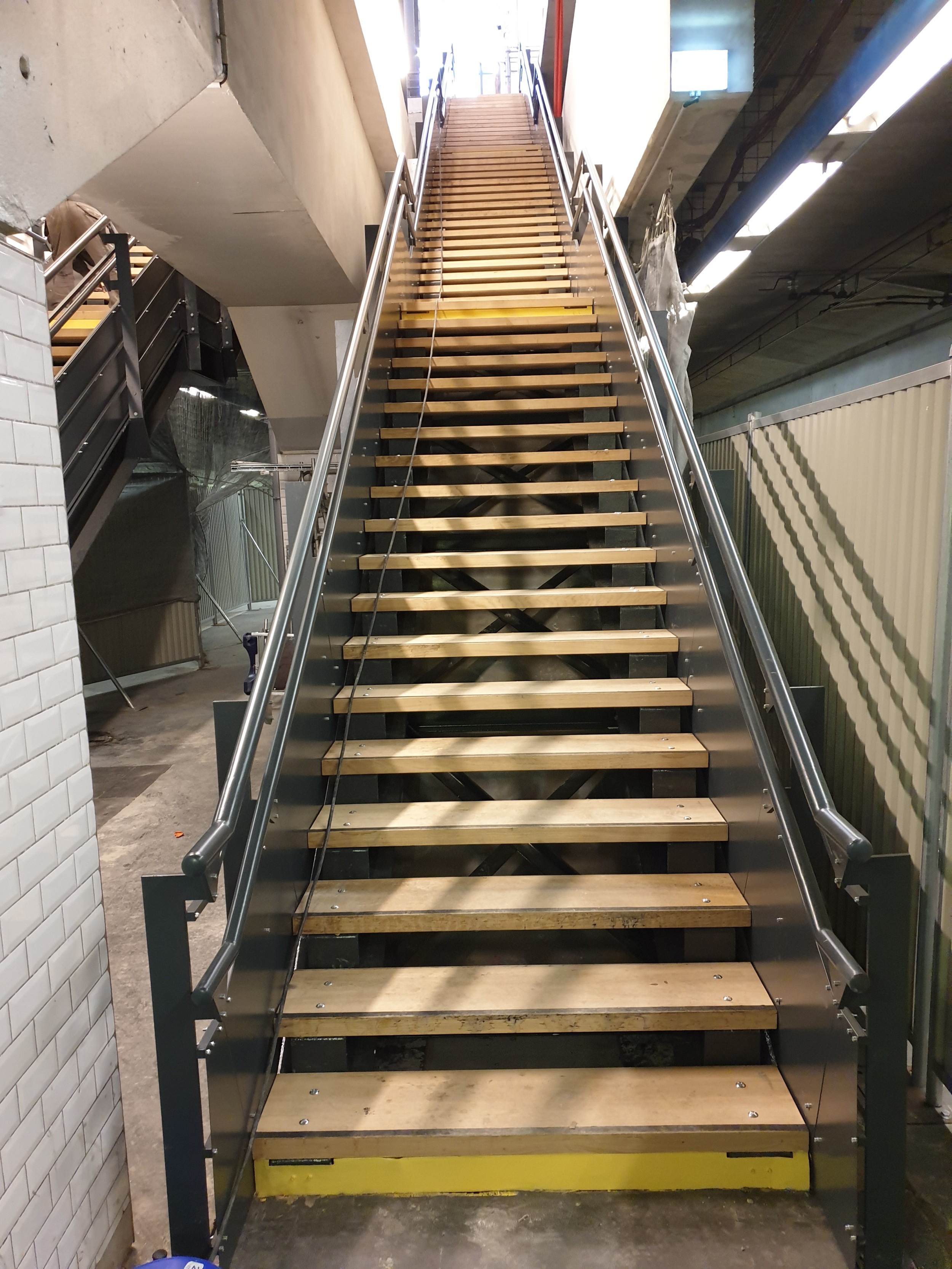

Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux

Bâtiment "voyageurs" - photo 2
Bâtiment "voyageurs"
Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux
Bâtiment "voyageurs" - photo 3
Bâtiment "voyageurs"
Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux
Bâtiment "voyageurs" - photo 4
Bâtiment "voyageurs"
Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux
Bâtiment "voyageurs" - photo 5
Bâtiment "voyageurs"
Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux
Bâtiment "voyageurs" - photo 6
Bâtiment "voyageurs"
Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux
Bâtiment "voyageurs" - photo 7
Bâtiment "voyageurs"
Construction du bâtiment "voyageurs" ainsi que d'une sortie de gare et des escaliers provisoires. Les poteaux des bâtiments sont réalisés en PRS architecturaux

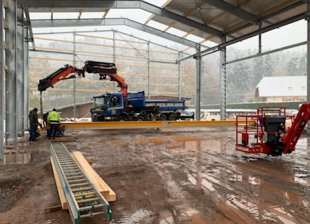

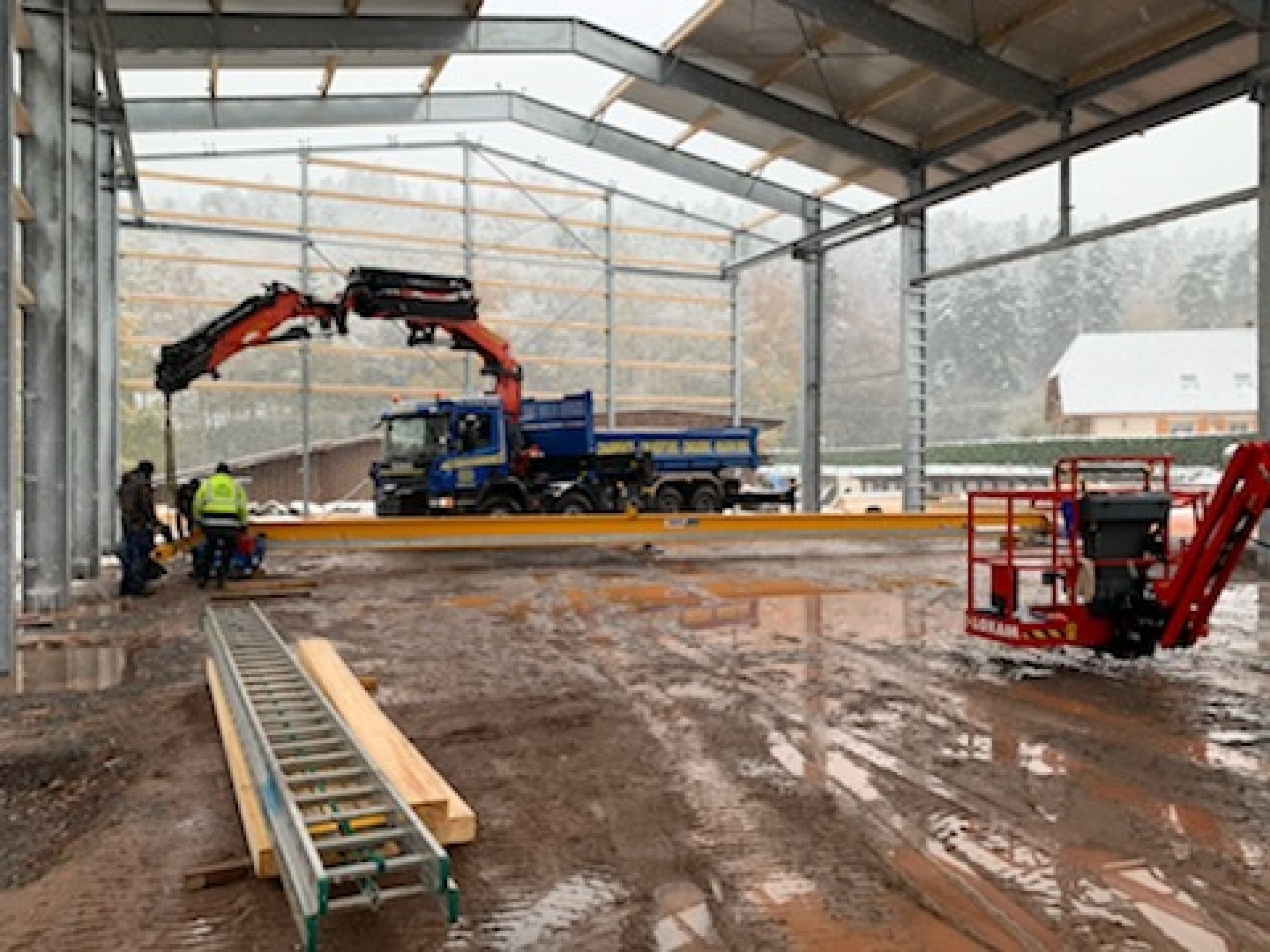

La Croix blanche

-

(88) Raon l'étape

La Croix blanche

La Croix blanche

Création d'un bâtiment industriel à destination de l'industrie du bois

Biome

-

(75) Paris

Biome

Biome

840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton

Biome - photo 2
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
Biome - photo 3
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
Biome - photo 4
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton

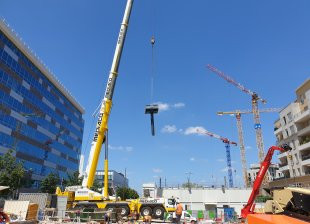

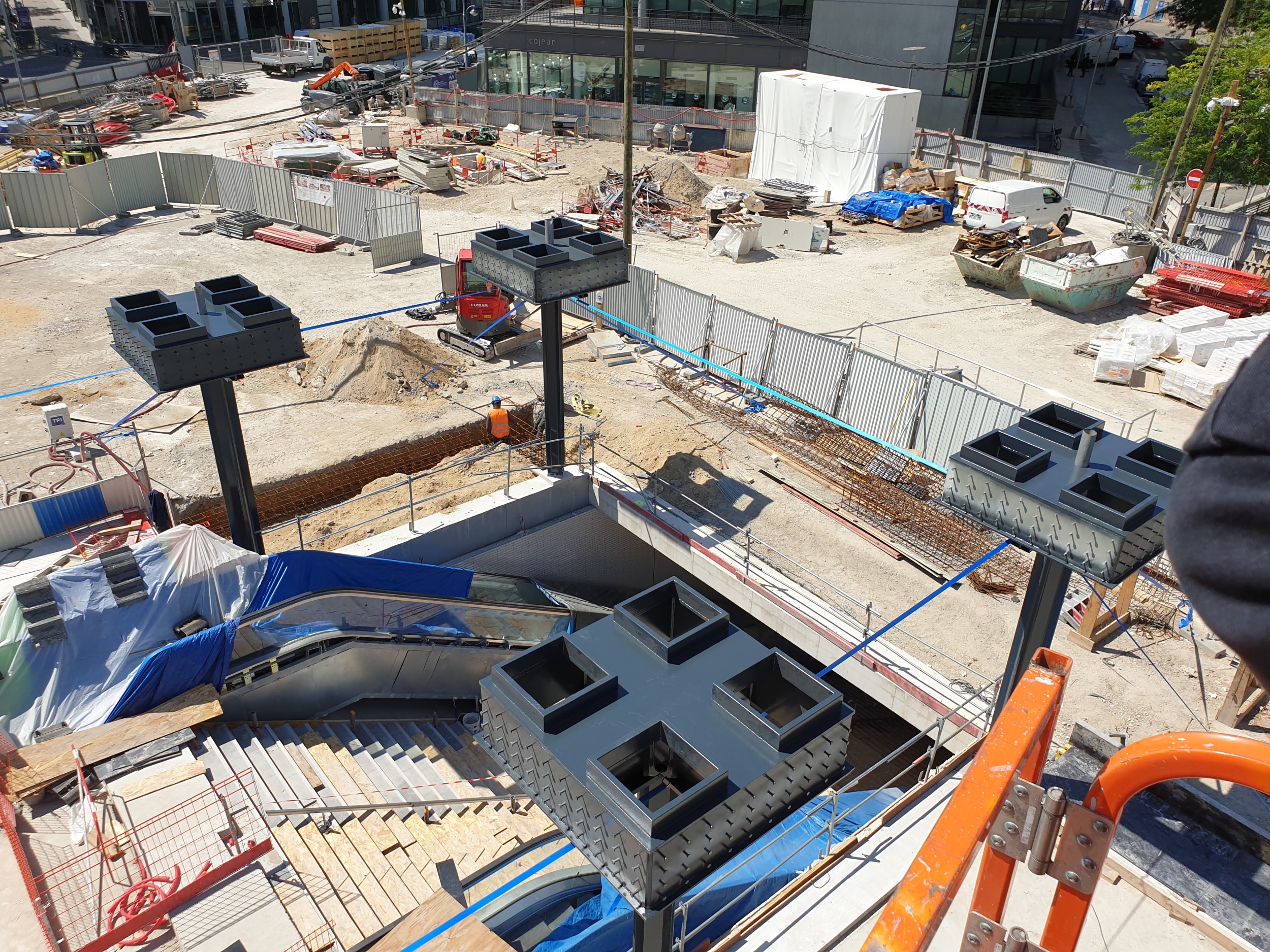

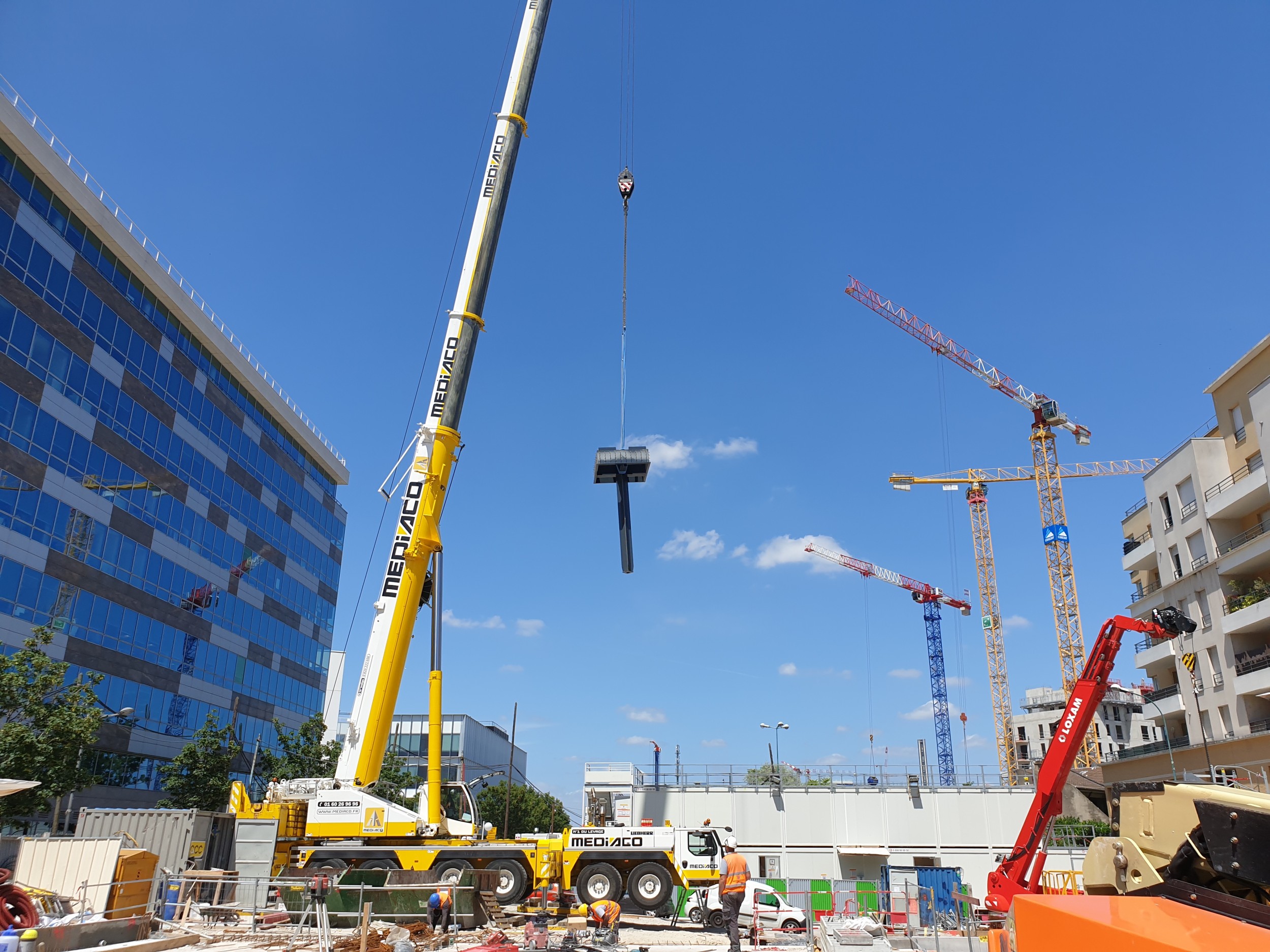

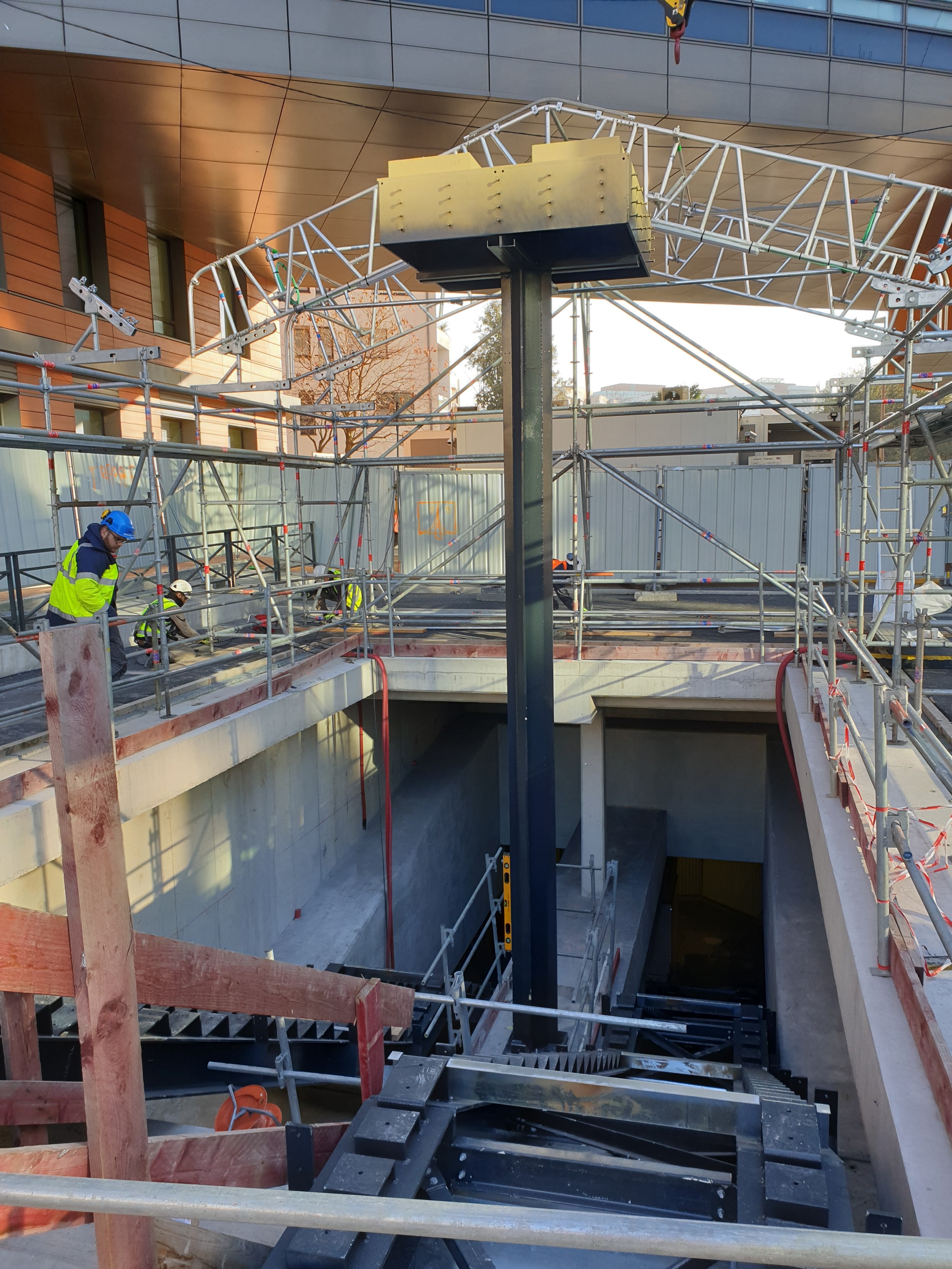

Gare SNCF

-

(93) St Ouen

Gare SNCF

Gare SNCF

Pose des poteaux Bâtiment "Voyageurs"

Gare SNCF - photo 2
Gare SNCF
Pose des poteaux Bâtiment "Voyageurs"

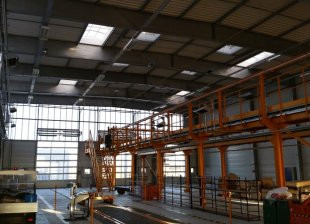

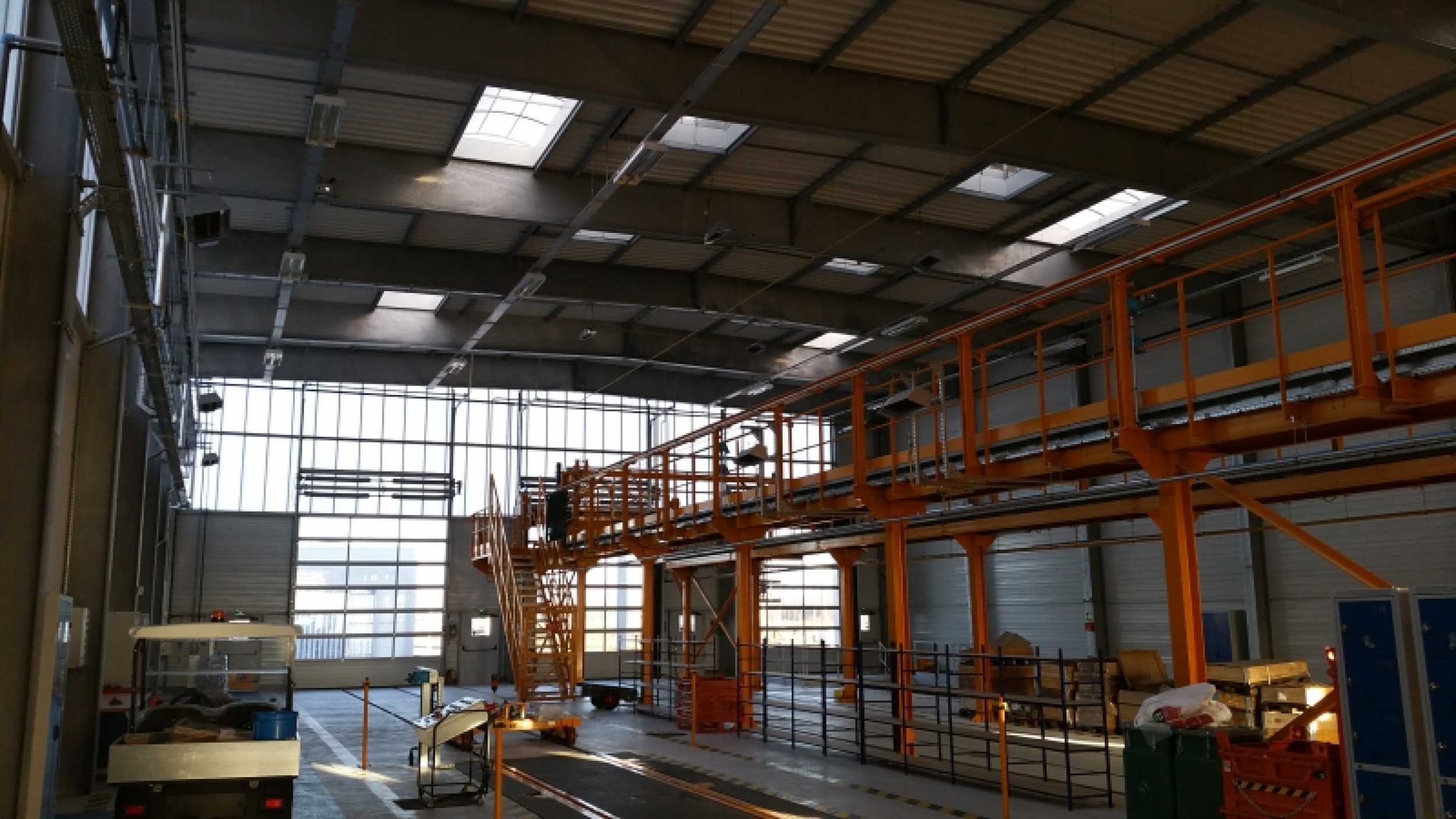

Bâtiment d'Intervention Rapide SNCF

-

(78) Trappes

Bâtiment d'Intervention Rapide SNCF

Bâtiment d'Intervention Rapide SNCF

Fourniture et pose des ossatures charpente métallique des bâtiments suivants : Bâtiment BIR, Bâtiment PARC ESSIEUX et Bâtiment NETTOYAGE ESSIEUX

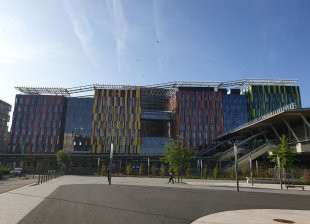

Canopée

-

(75) Paris

Bâtiment fini

Bâtiment fini

Vue extérieure depuis la place

Canopée - photo 2
Canopée
Construction d'une structure métallique, support de panneaux photovoltaïques et support de végétalisation. Montage à la grue à tour, sans accès depuis le sol.
Canopée - photo 3
Canopée
Construction d'une structure métallique, support de panneaux photovoltaïques et support de végétalisation. Montage à la grue à tour, sans accès depuis le sol.
Canopée - photo 4
Canopée
Construction d'une structure métallique, support de panneaux photovoltaïques et support de végétalisation. Montage à la grue à tour, sans accès depuis le sol.
