Verrières
Les verrières toujours dans la tendance actuelle permettent un apport de lumière naturelle ainsi qu’une élégance et un esthétisme à l’ouvrage.
Waltefaugle Bâtiment intervient sur du neuf ou en rénovation, sur du bâtiment tertiaire, bâtiment accueillant du public, ou monuments historiques. Nous réalisons de jolies verrières de toutes formes, sur mesure en répondant aux exigences demandées.
Aître de Saint Maclou, ROUEN (76) : Verrière de la cour des Prêtres
Création d’une verrière 70 m2 - Réhabilitation
- 2 T d’acier, principalement du Lamellé collé
- Ossature secondaire en tube métallique reposant sur une structure en lamellé collé
- Structure Raico en aluminium
- Vitrages triangulaires plans
La forme globale de la verrière est arrondie mais reste à facettes.
L’environnement a nécessité l’intervention d’un géomètre afin de réaliser un scan 3D intégral de la cour afin d’adapter la structure neuve à l’existant.
La structure est peinte avec un système C3 ANV.

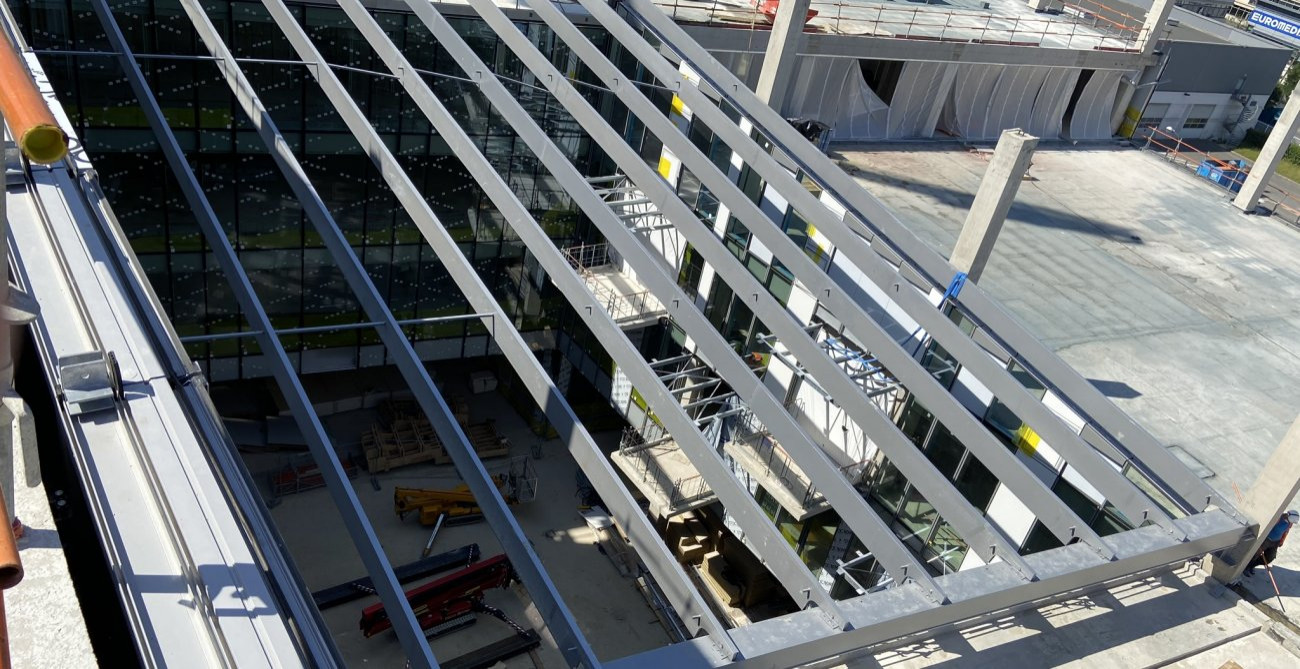

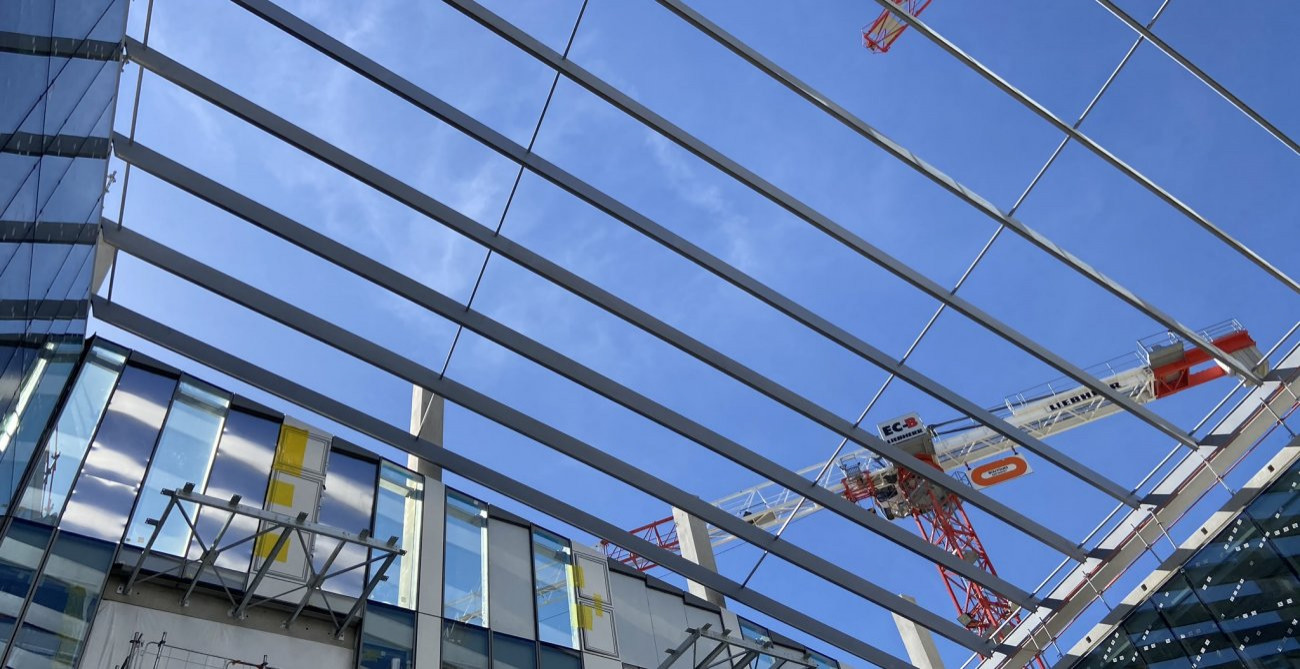

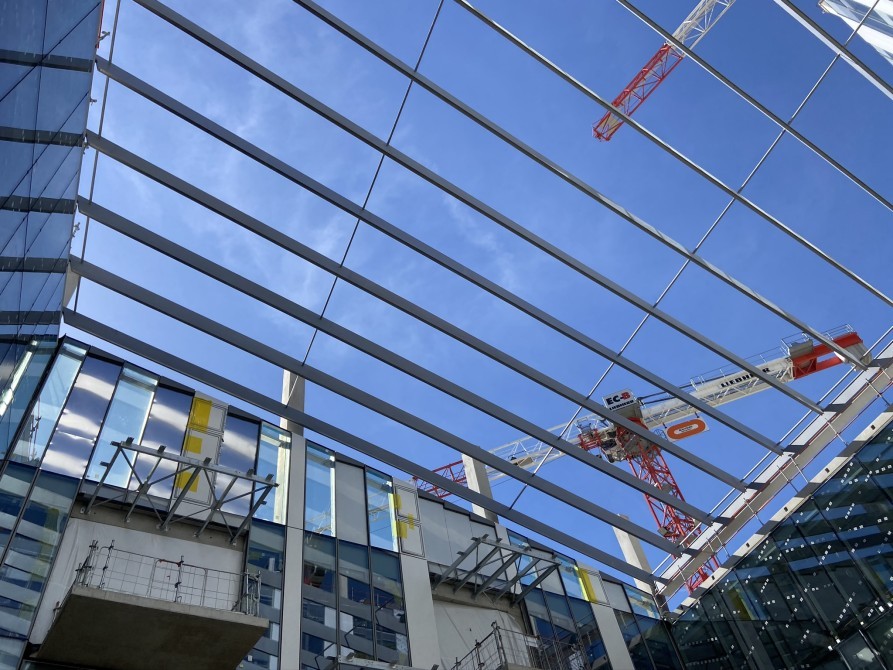

GED, Aubervilliers (93)
Construction pour le Grand Equipement Documentaire sur le Campus Condorcet, d’une structure porteuse principale pour une verrière de 500 m².
- 320 T d’acier
- 2 poutres porteuses : 21m de portée en PRS caisson contre-flèchées et fixées avec des inserts dans le béton.
- 11 montants de verrière : Poutres caissons contre-flèchées allant d’une poutre porteuse à l’autre. Les poutres caissons ont une portée de 24m
Les structures sont peintes avec un système C3 ANV.

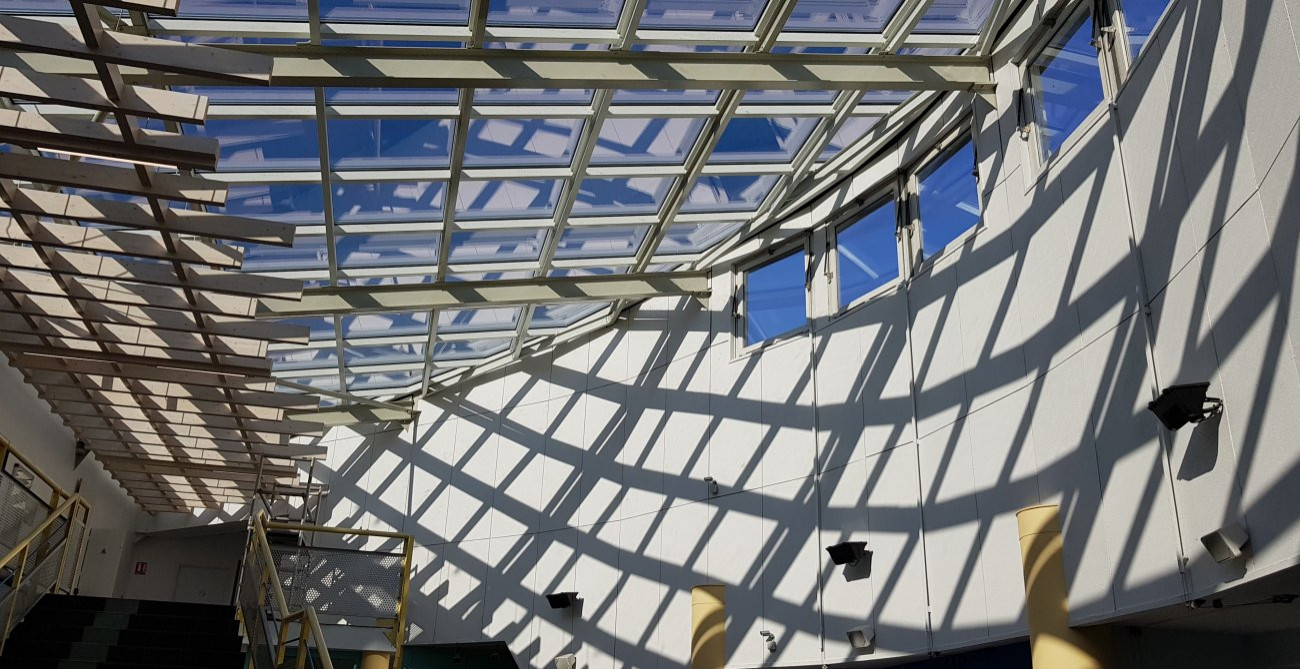

Centre socio-culturel de Saint Nabord (88)
Intervention sur une structure existante afin de remplacer la verrière initiale. L’ensemble étant dans un site existant, un scan 3D intégral de la cour a été réalisé afin d’adapter la structure à l’existant.
Réalisation : Création d’une verrière de 180m²
- Dépose et repose de la verrière par zone de 5m de large
- Ajout de pannes complémentaire sur la structure existante
- Ajout d’une structure porteuse des profilés de verrière
- Structure Raico en aluminium
- Ajout d’une résille bois suspendue en intérieur sous la verrière.
- Les structures métalliques sont peintes avec une couche de peinture primaire.
- Le bois est lasuré.

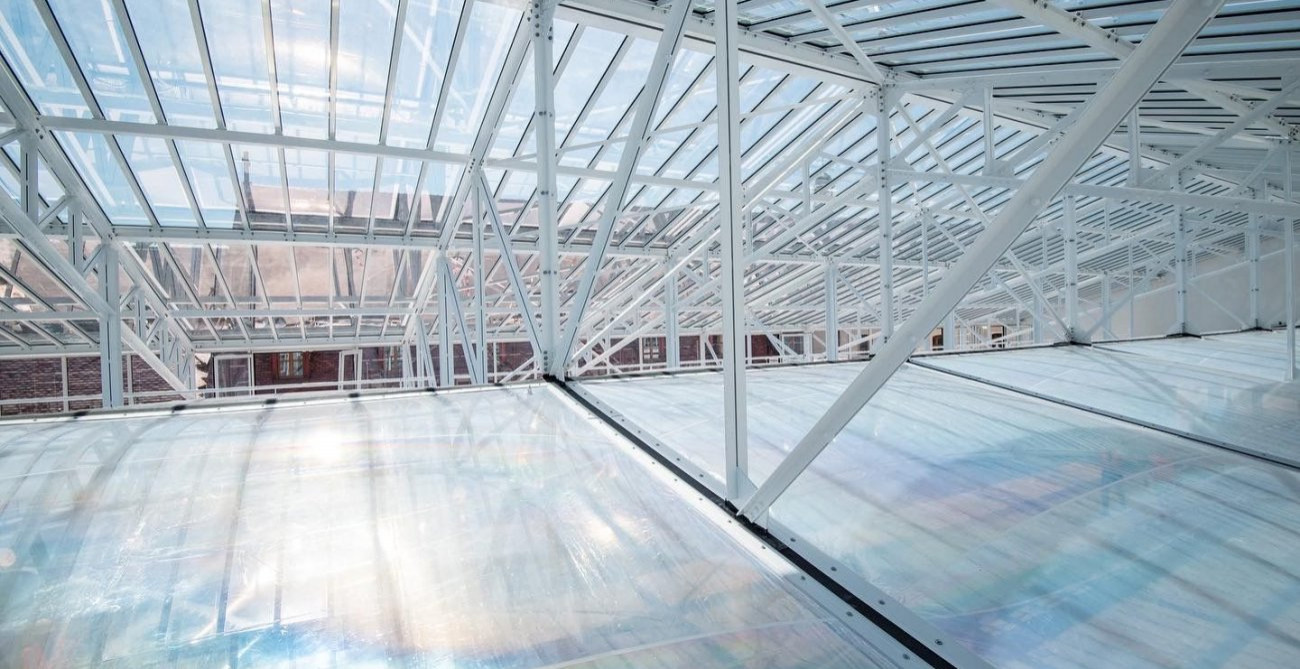

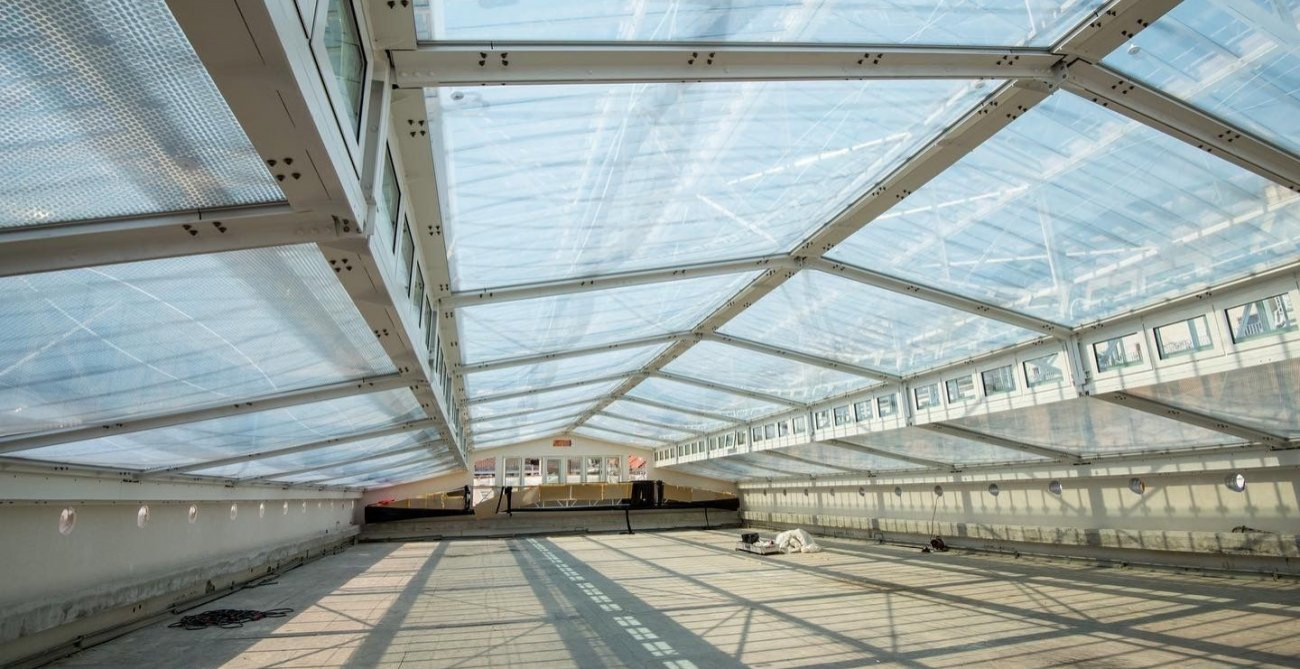

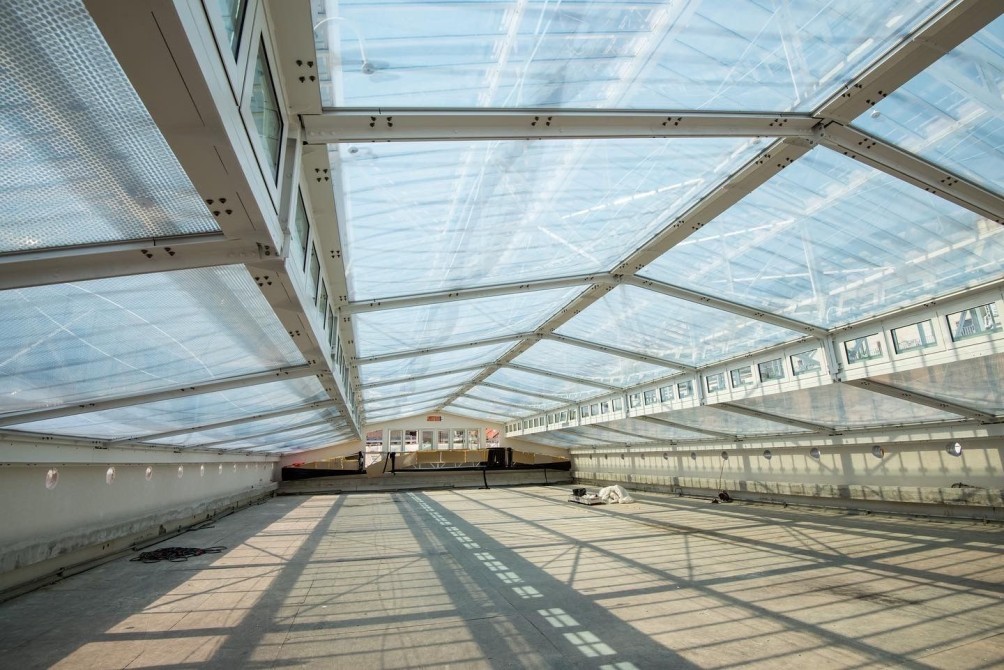

Piscine de Pontoise Paris 5ème
Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise.
- 32 T d’acier
- Fourniture de la structure métallique de la verrière
- Assemblage en atelier par rivet à chaud des poutres treillis
Nos exemples
de réalisations
Verrière de l'Aître de Saint Maclou
-(76) Rouen
Structure métallique intermédiaire
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.
Réhabilitation. Construction d'une verrière en lamellé collé cintré sur un site classé monument historique. Fleuron du patrimoine de la Région Normandie, l’Aître de Saint Maclou est un ancien cimetière cloître-charnier du XVIè siècle. L’intervention a été réalisée en site restreint dans une cour intérieure existante.

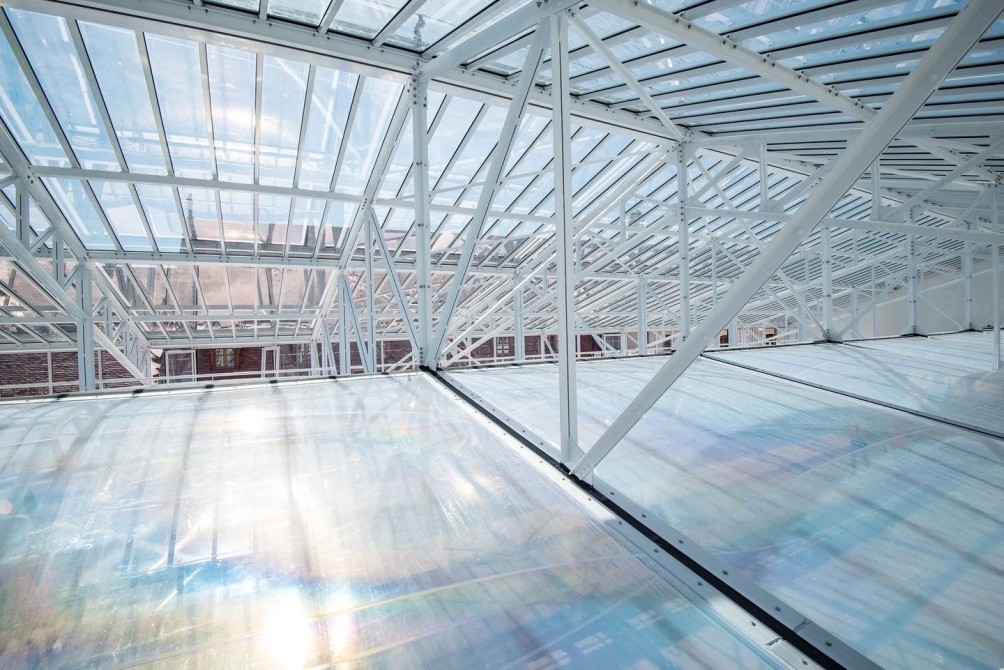

Piscine de Pontoise
-PARIS 5 EME
Piscine de Pontoise
Piscine de Pontoise, Paris 5ème Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise. 32 T d’acier Fourniture de la structure métallique de la verrière Assemblage en atelier par rivet à chaud des poutres treillis
Piscine de Pontoise, Paris 5ème Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise. 32 T d’acier Fourniture de la structure métallique de la verrière Assemblage en atelier par rivet à chaud des poutres treillis
Piscine de Pontoise, Paris 5ème Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise. 32 T d’acier Fourniture de la structure métallique de la verrière Assemblage en atelier par rivet à chaud des poutres treillis
Piscine de Pontoise, Paris 5ème Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise. 32 T d’acier Fourniture de la structure métallique de la verrière Assemblage en atelier par rivet à chaud des poutres treillis
Piscine de Pontoise, Paris 5ème Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise. 32 T d’acier Fourniture de la structure métallique de la verrière Assemblage en atelier par rivet à chaud des poutres treillis
Piscine de Pontoise, Paris 5ème Restauration de la verrière et rénovation du traitement d’air de la piscine Pontoise. 32 T d’acier Fourniture de la structure métallique de la verrière Assemblage en atelier par rivet à chaud des poutres treillis

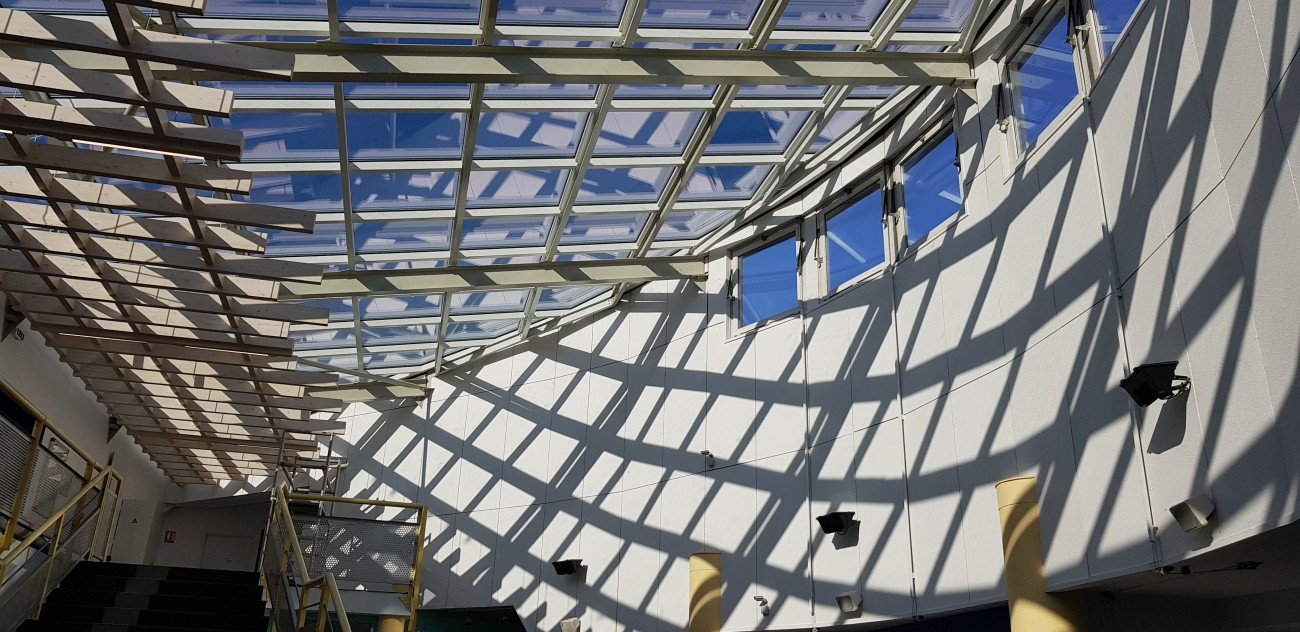

Verrière
-(88) Saint Nabord
Verrière
Déconstruction puis reconstruction d'une verrière de 300 m² en site occupé (Bibliothèque, centre socio-culturel)
Déconstruction puis reconstruction d'une verrière de 300 m² en site occupé (Bibliothèque, centre socio-culturel)

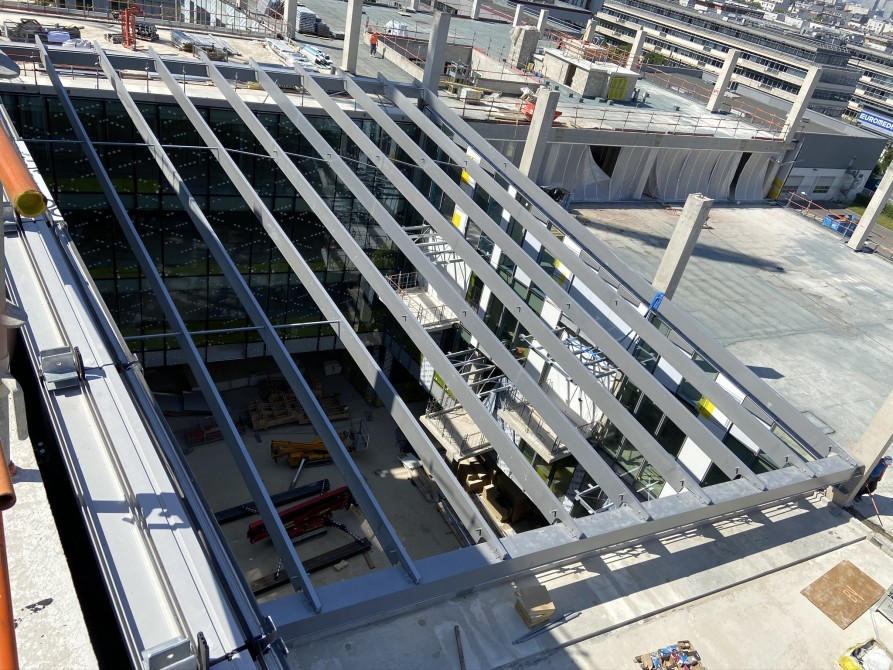

Ged
-(93) Aubervilliers
Ged
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
Renforts en sous-œuvre. Construction de 800ml de bandeaux en toiture positionnés en porte à faux sur poteaux béton et verrière de 20-25m.
