Passerelles

Une passerelle métallique permet de relier  un point A à un point B et est souvent réservée  aux piétons, elles peuvent être fixes ou provisoires. Nous mettons tout en œuvre pour étudier, fabriquer et poser nos passerelles conformément exigences Client et aux normes de sécurité exigées.

Nous intervenons généralement  sur des sites où l’espace de travail réservé au chantier  peut être exigu, ou alors implantés au cœur d’un tissu urbain dense (centre de paris), ou situés à de très grandes hauteurs.

Cergy 3 Fontaines (95)

Cergy 3 Fontaines est un centre commercial qui a bénéficié d’une rénovation lourde globale et ce sur 4 années consécutives. Avec 64 000m² de surface de vente utile, le centre commercial se classera dans les 10 centres commerciaux les plus fréquentés de France. Ce site accueillera en moyenne 13 millions de visiteurs.

  • 510 T d’acier
  • 3 passerelles techniques : 4m de largeur pour environ 40m de portée, réalisées en poutre treillis
  • 2 passerelles piétonnes : 4m de largeur pour environ 20m de portée réalisée en PRS.

Le plancher des passerelles est constitué de bac collaborant

Les structures sont peintes avec une couche de peinture primaire compatible avec le flocage.

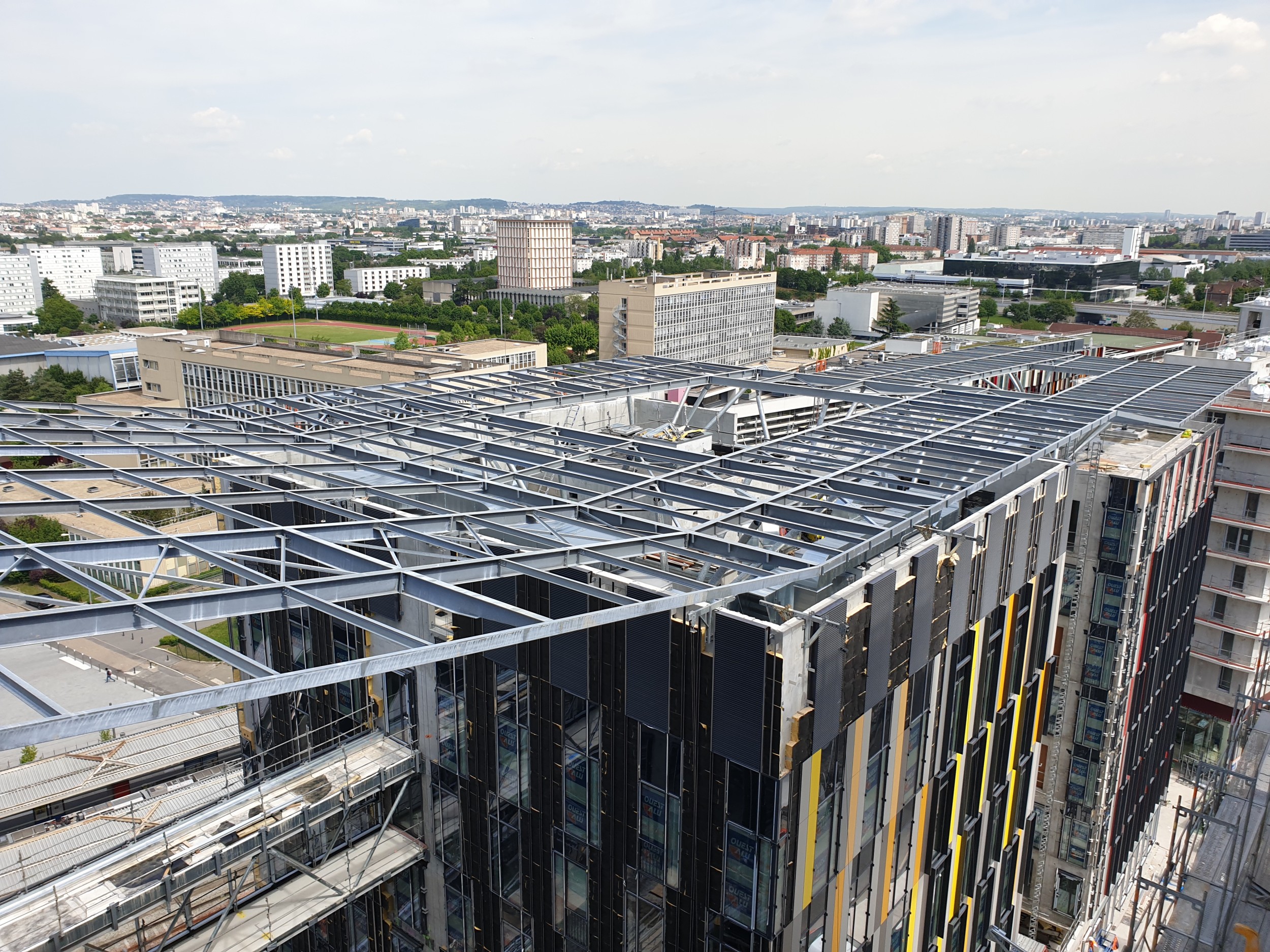

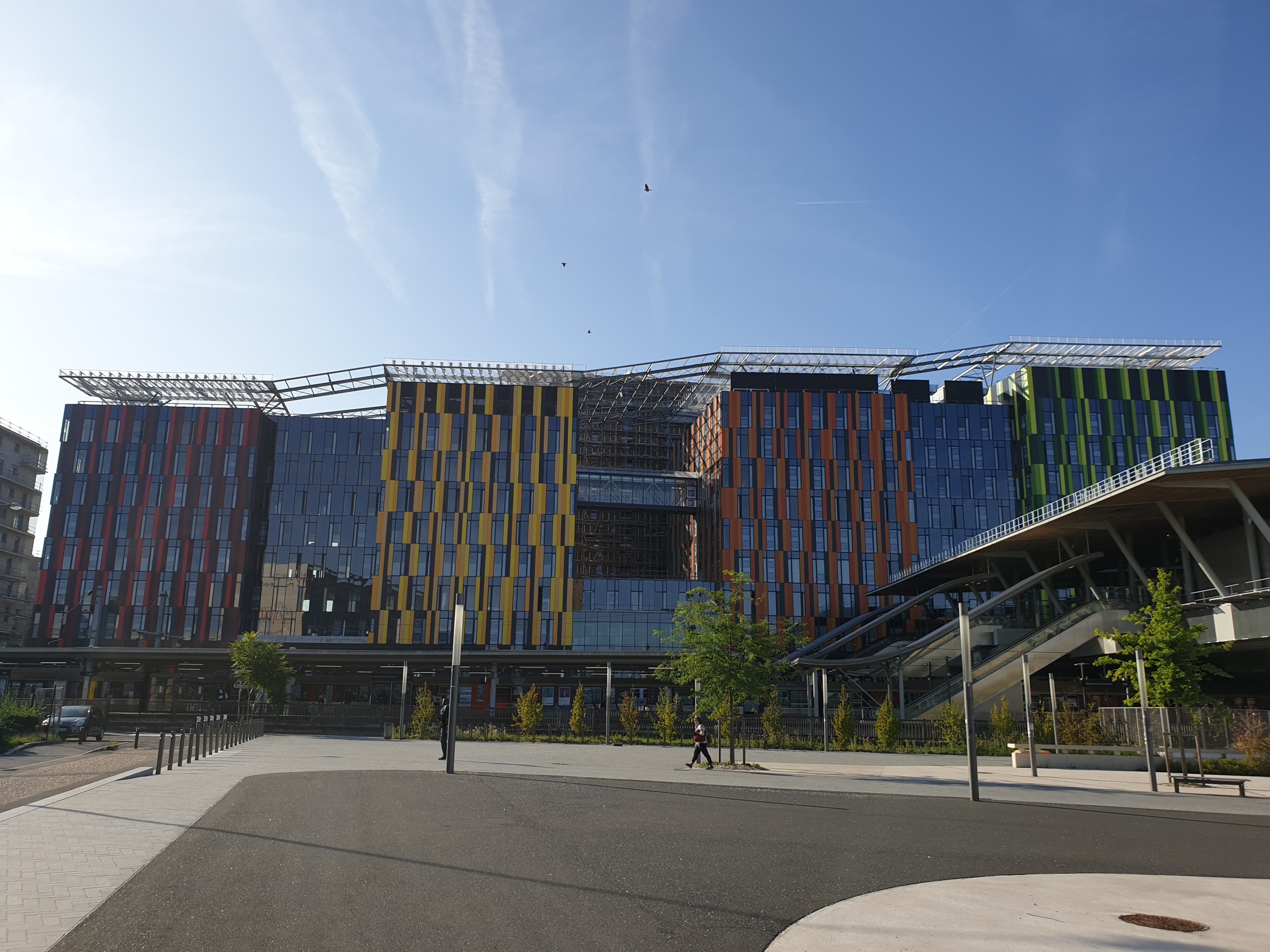

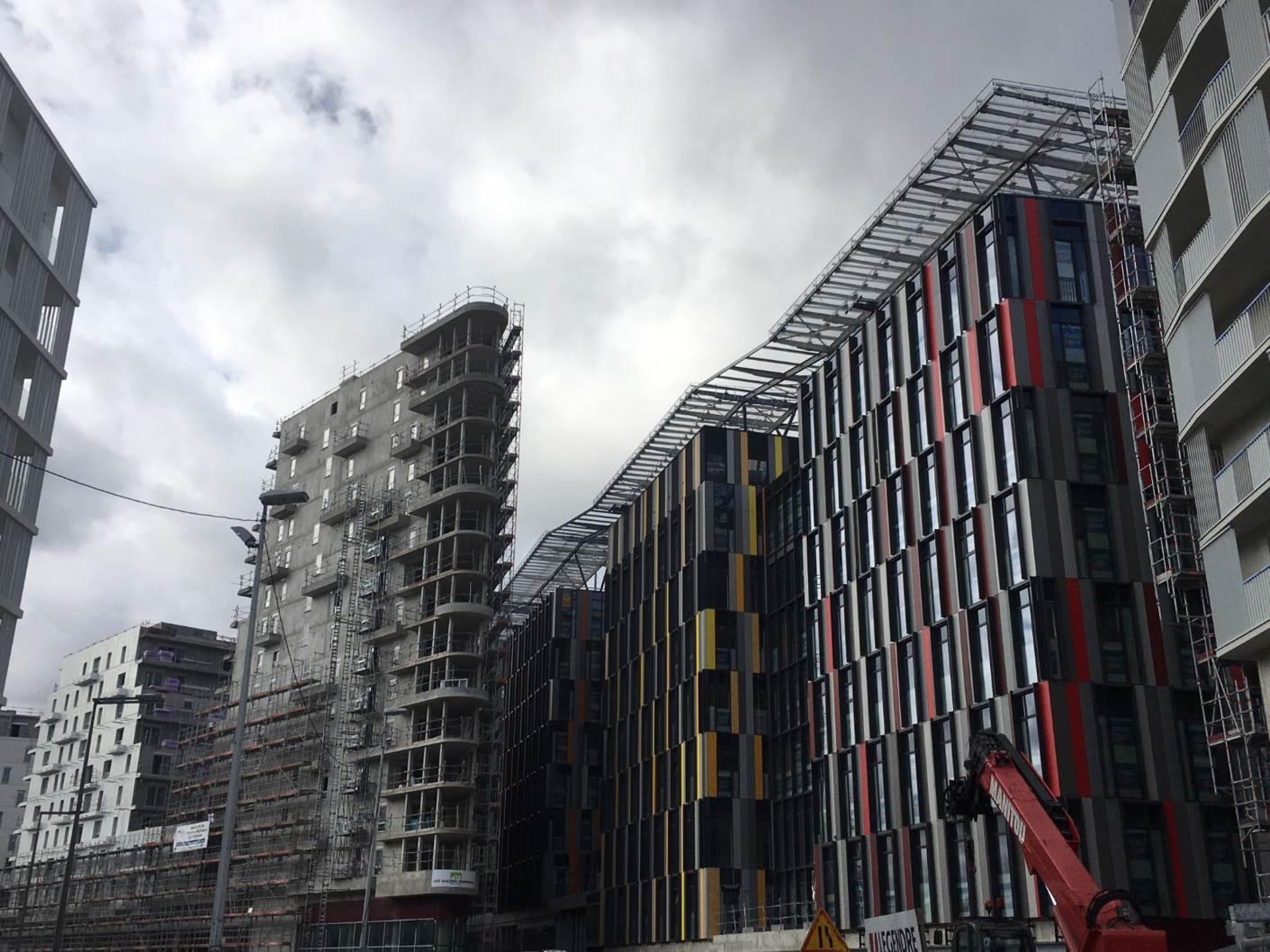

Canopée de Nanterre, Cœur université (92)

  • 147 T d’acier
  • Structure métallique en toiture de 4 bâtiments en allant du R+8 au R+10
    • Poteaux circulaires biais
    • Structure métallique allant d’un bâtiment à l’autre et formant la toiture. Celle-ci est uniquement composée de panneaux  photovoltaïques.
    • Une surface totale de 3 500m²

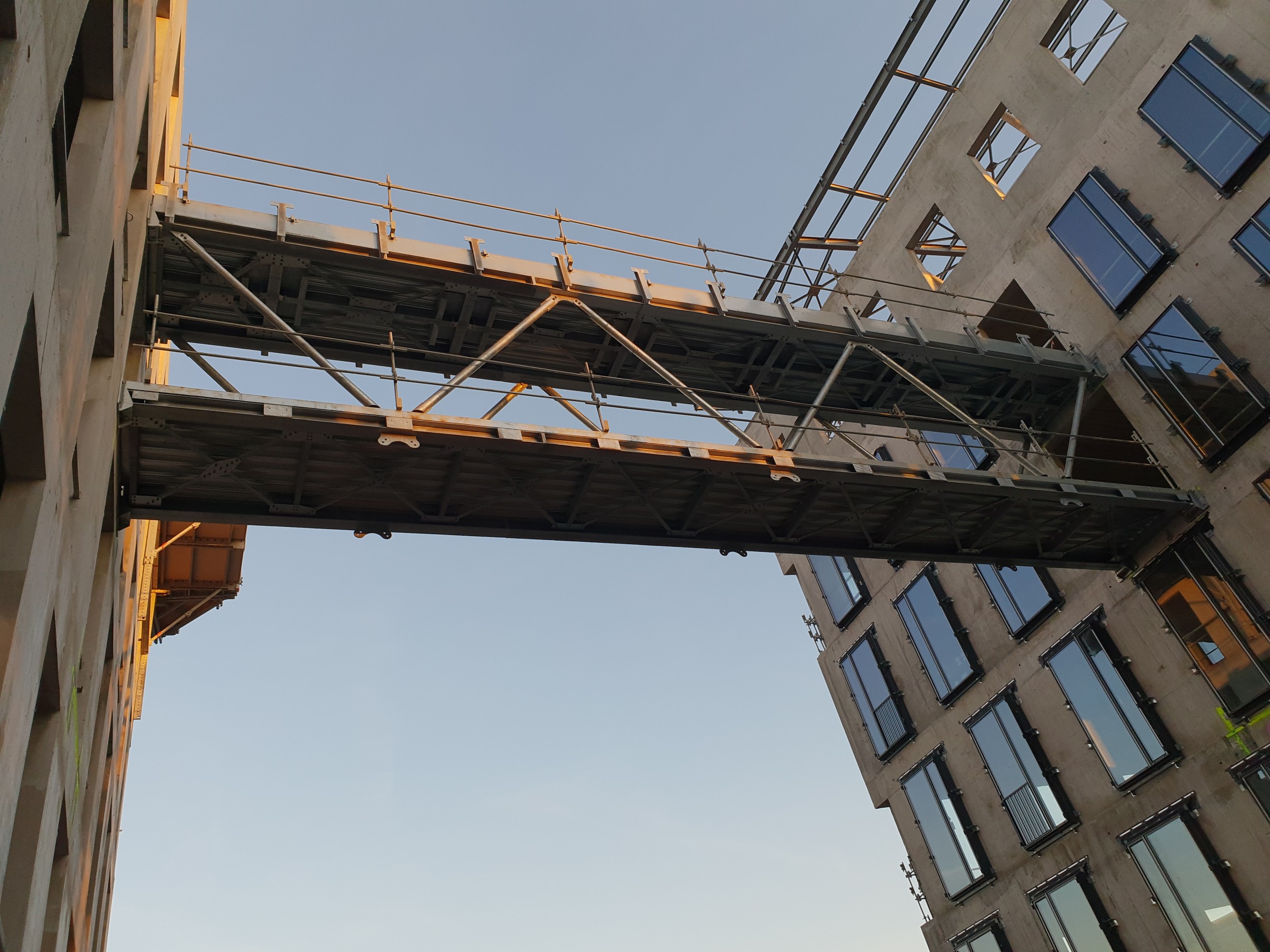

  • 2 passerelles reliant 2 bâtiments béton.
    • Dimensions : 16.90 de portée x 2m de largeur

Les 2 niveaux de passerelles sont reliés par un ensemble de diagonale formant une poutre treillis.

Le plancher est réalisé en bac collaborant.

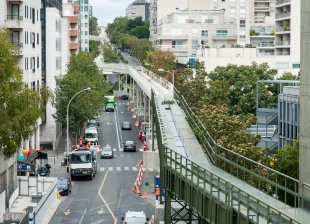

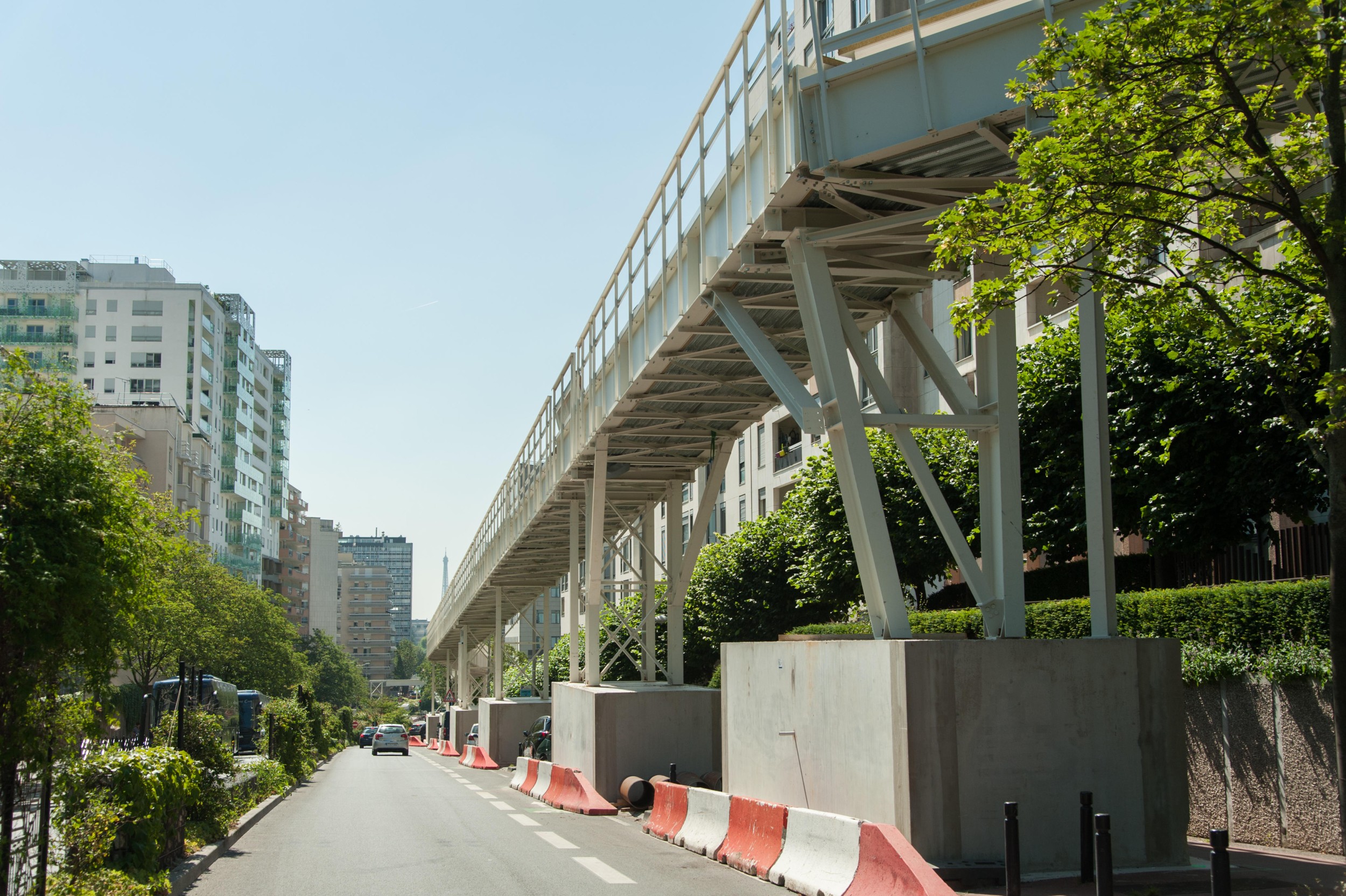

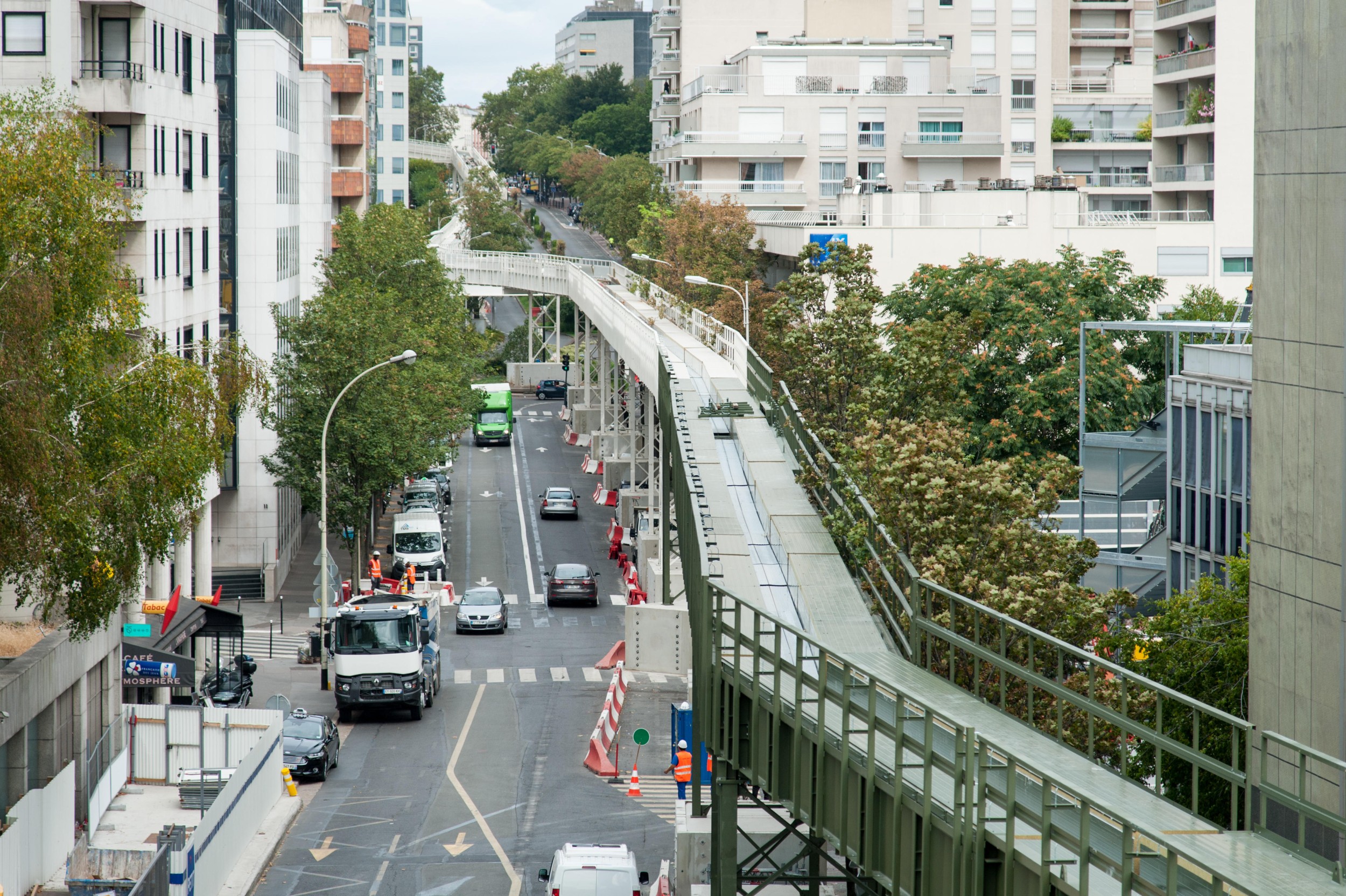

Eole Courbevoie (92)

Mise en place d’une passerelle provisoire d’une longueur de 872.31m en plein centre urbain avec maintien de la circulation piétonnes, voie de bus et véhicules.

  • 485 T d’acier

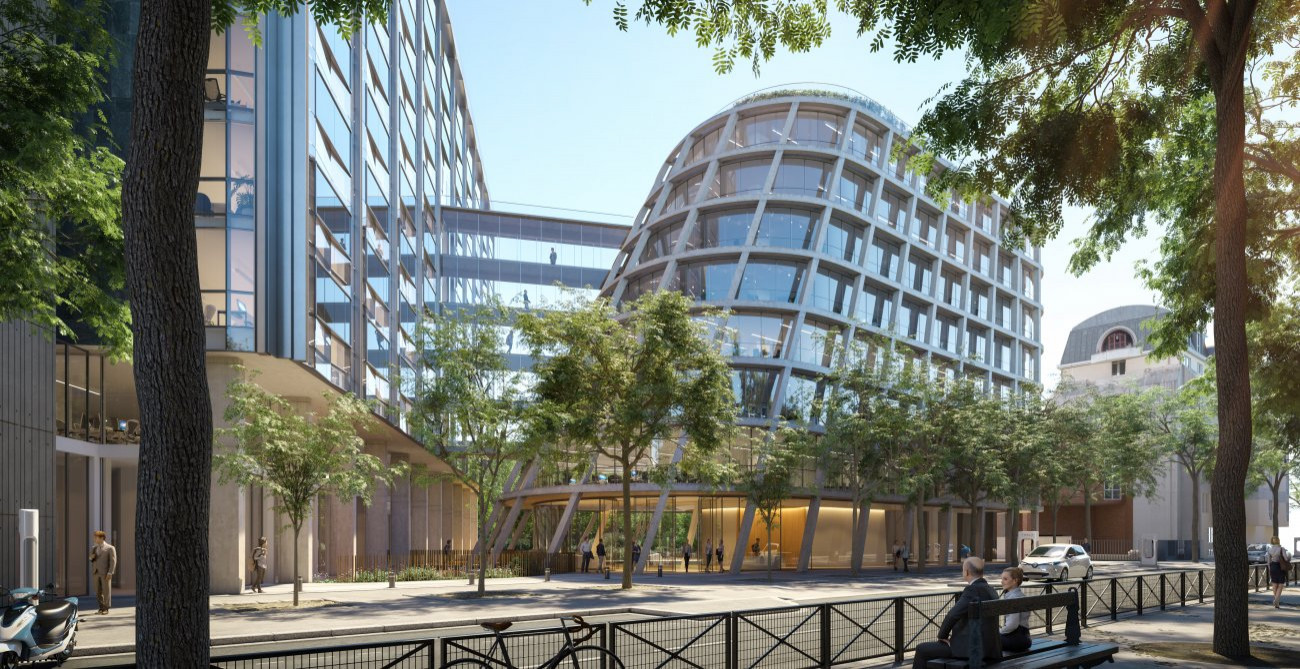

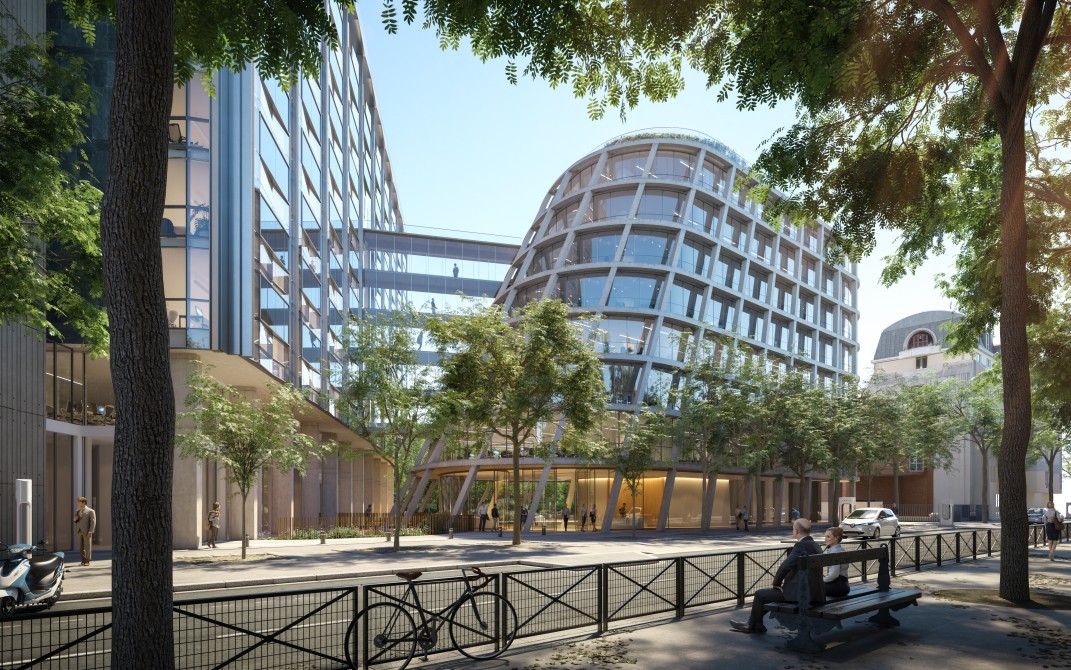

Biome Paris 15ème

Transformation de l’ancien siège de l’assureur historique du BTP SMA BTP datant de 1966.

Il y a une restructuration du bâtiment existant en PH R10 et l’ajout de 2 bâtiments neufs. L’un en R+2 et l’autre en R+7.

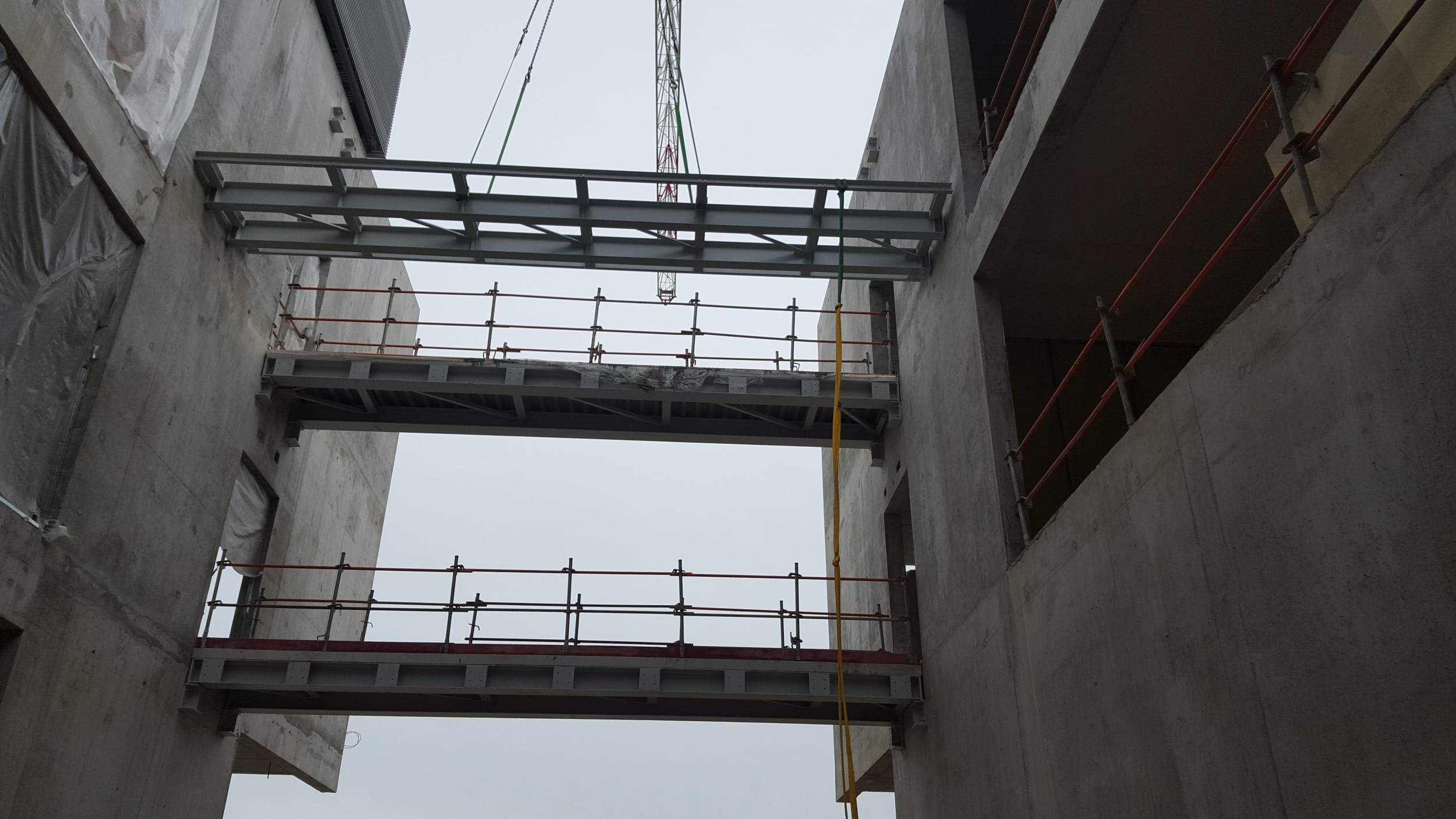

Réalisation de 6 niveaux de passerelles piétonnes.

Les passerelles relient le bâtiment existant rénové et le bâtiment neuf en R+7. Les passerelles ont été réalisées en profilé du commerce et en PRS

  • 840 T d’acier
  • Portées 6.8m à 12.5m
  • Largeur variable de 2m à 1m

L’ensemble des passerelles ont été habillées d’une façade vitrée sur toute la hauteur. Le plancher des passerelles est constitué de prédalles.

La conception des passerelles devait permettre la prise en compte des déplacements différentiels entre les 2 bâtiments.

Les structures sont peintes avec une couche de peinture primaire compatible avec le flocage.

Nos exemples
de réalisations

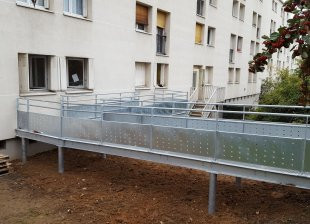

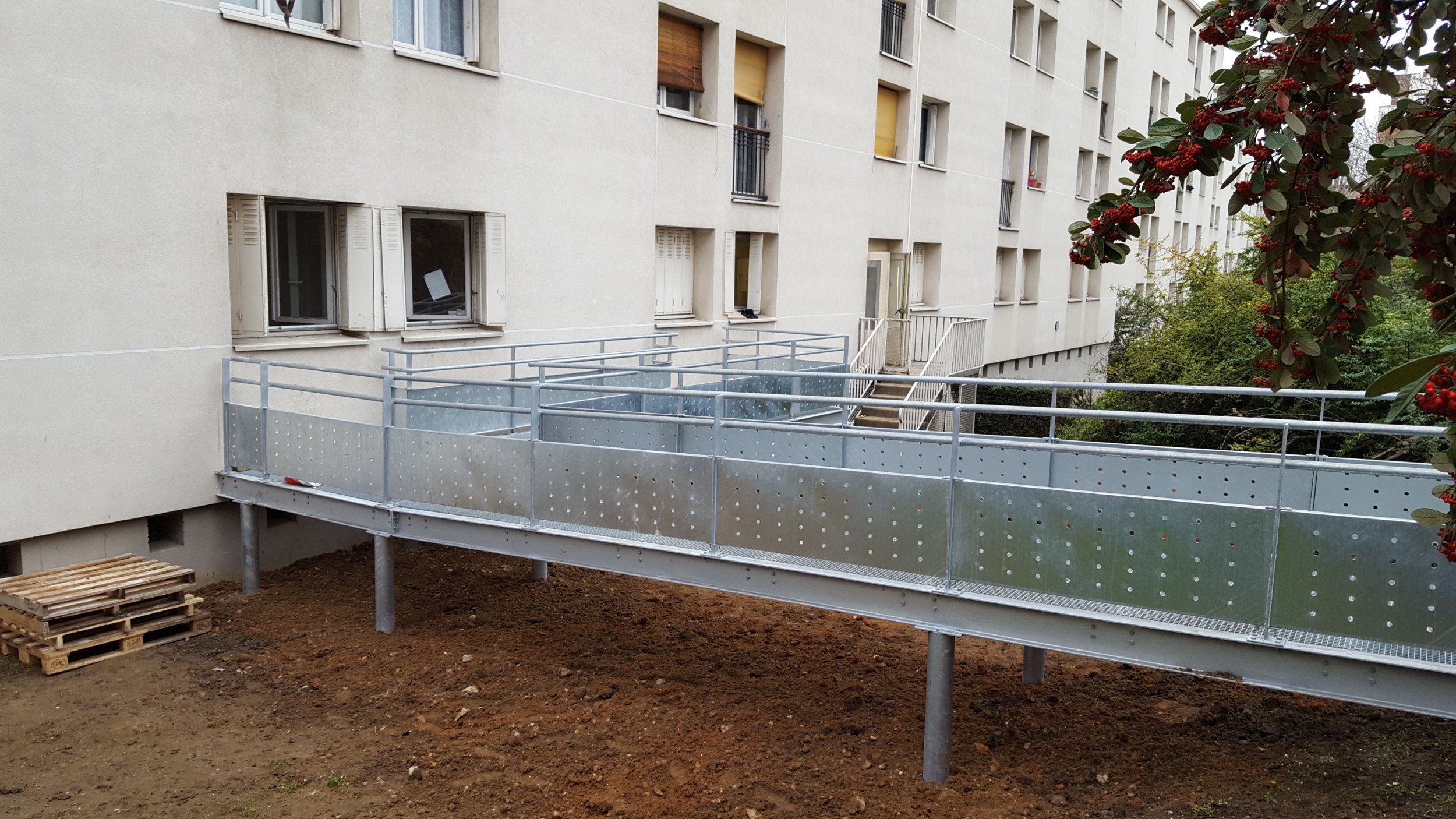

Restos du cœur

-

Paris 13è

Restos du cœur

Restos du cœur

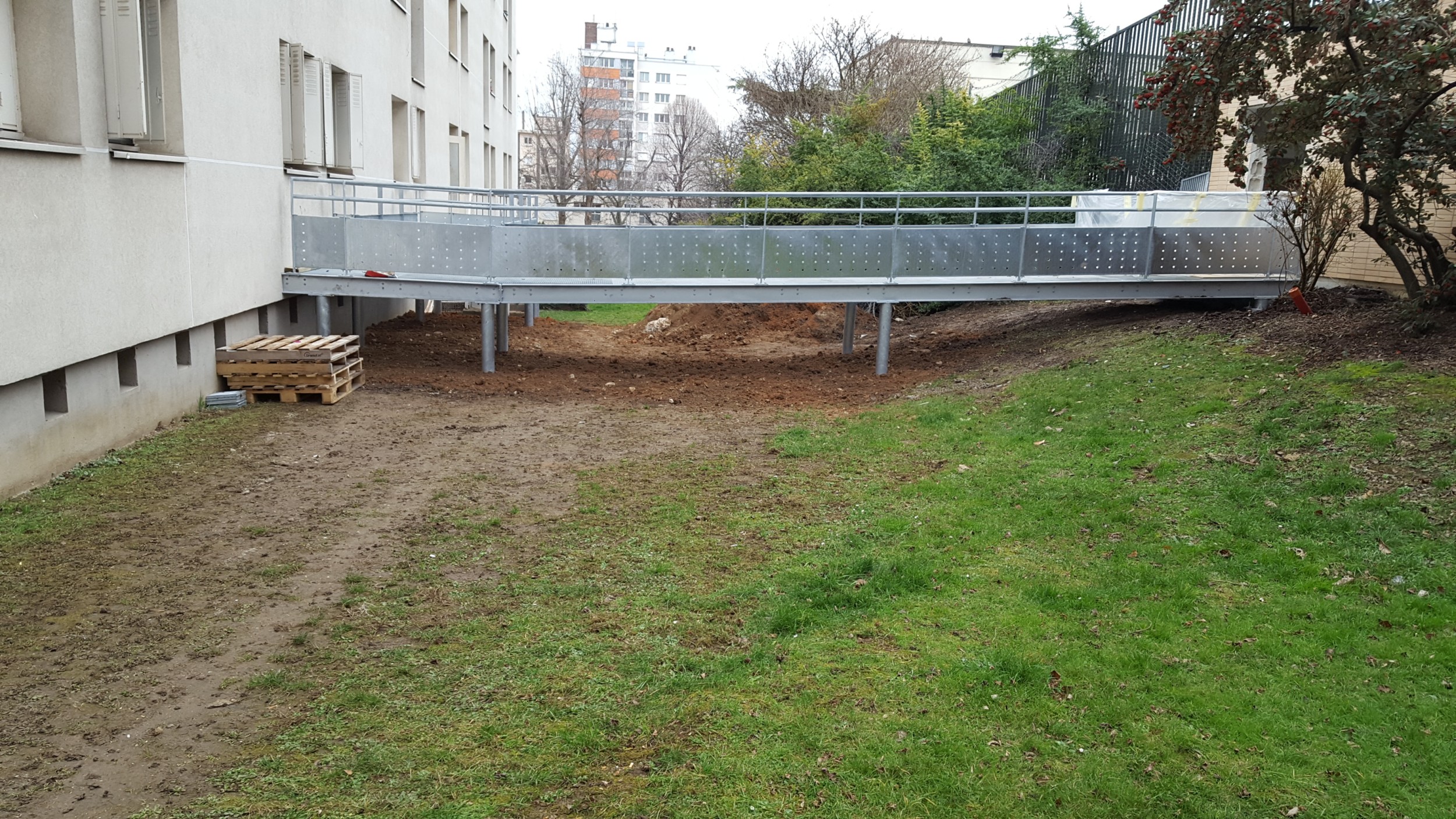

Réalisation d'une passerelle

Restos du cœur - photo 2
Restos du cœur
Réalisation d'une passerelle

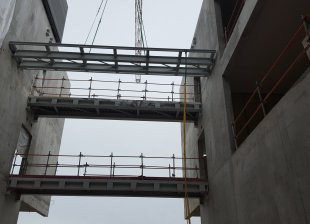

C2N

-

(91) Palaiseau

C2N

C2N

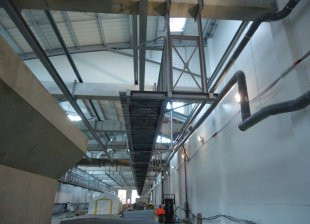

Noisiel

-

(77) Noisiel

Noisiel

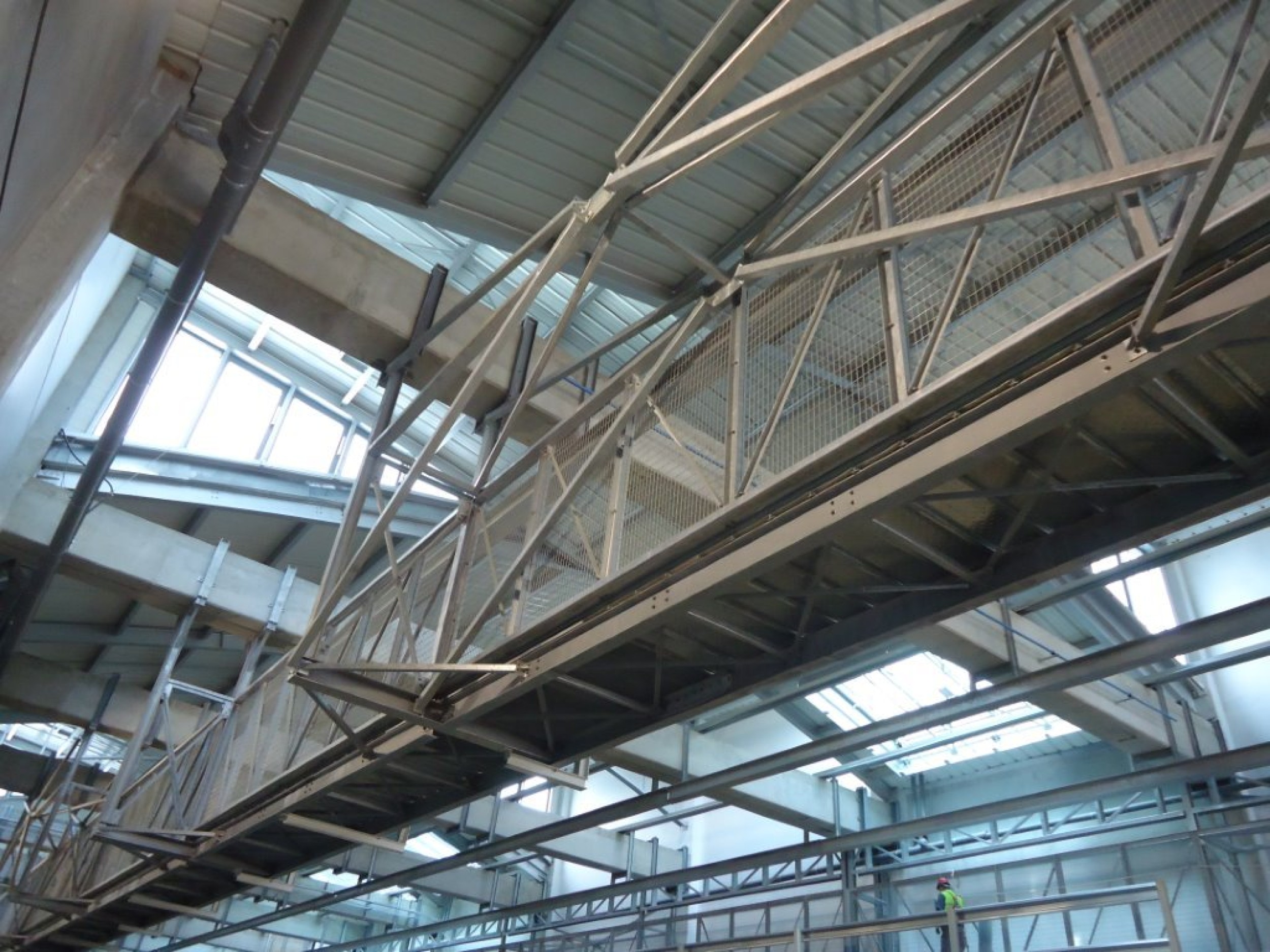

Noisiel

Noisiel - photo 2

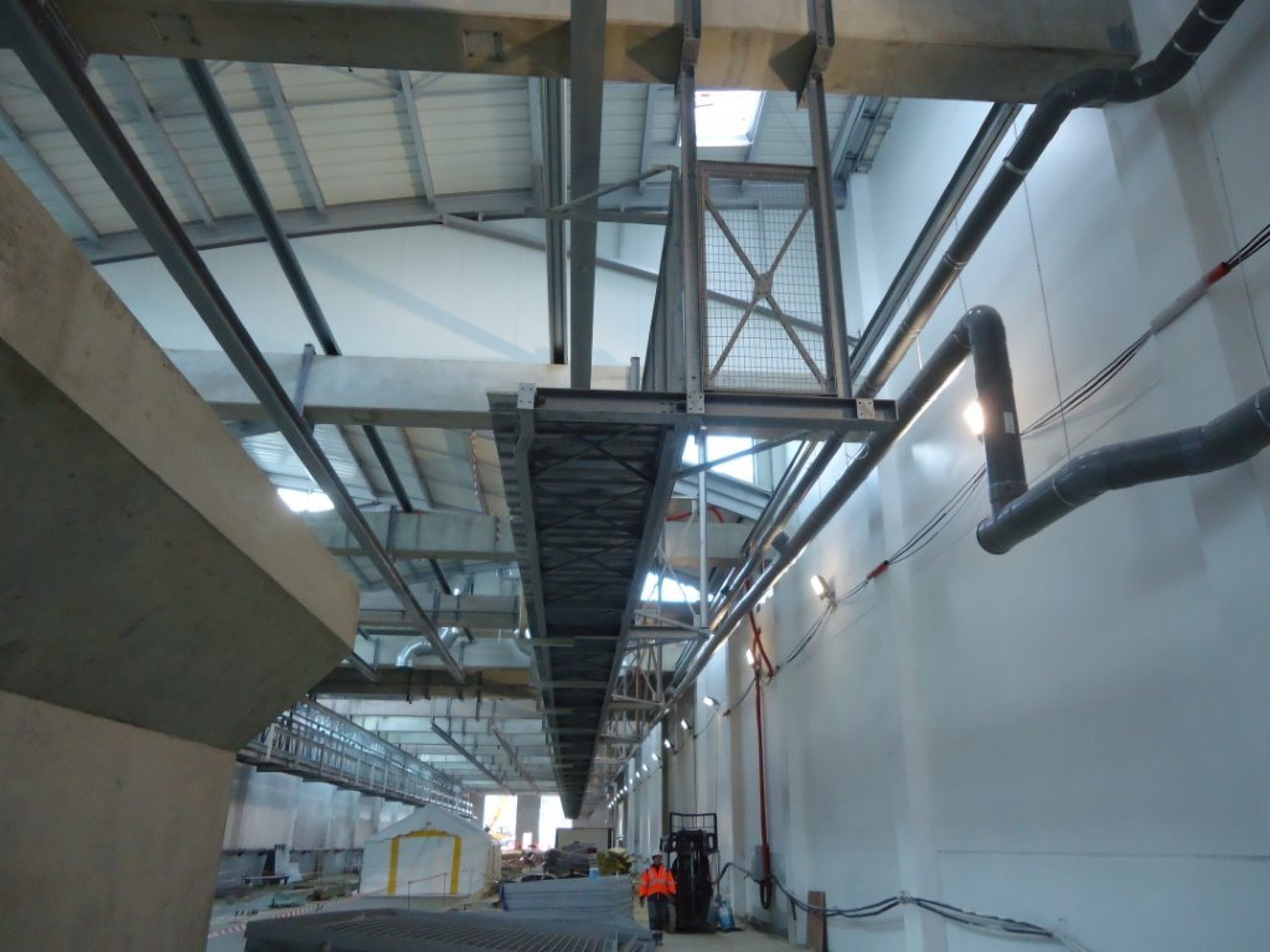

Noisiel

Eole

-

Paris 17è

Eole

Eole

Eole - photo 2
Eole
Eole - photo 3
Eole

Biome

-

(75) Paris

Biome

Biome

840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton

Biome - photo 2
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
Biome - photo 3
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
Biome - photo 4
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
