Support façades, auvents et balcons

Afin de modifier, rénover, moderniser vos bâtiments, Waltefaugle Bâtiment vous propose des solutions grâce à ses ossatures métalliques qui s’adaptent à l’existant.

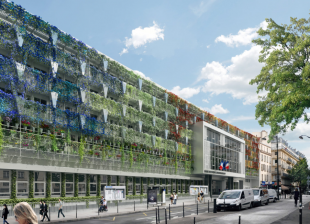

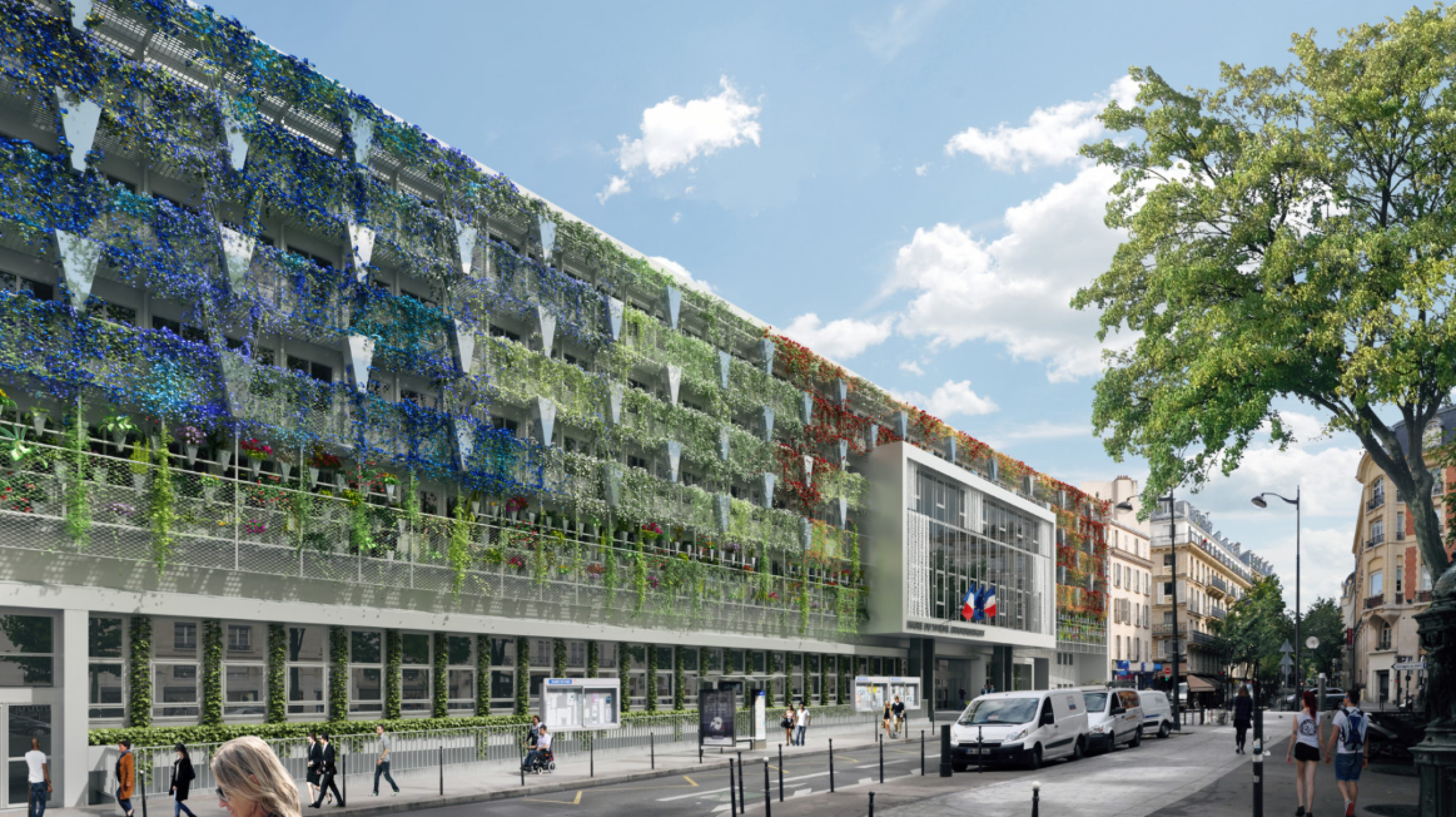

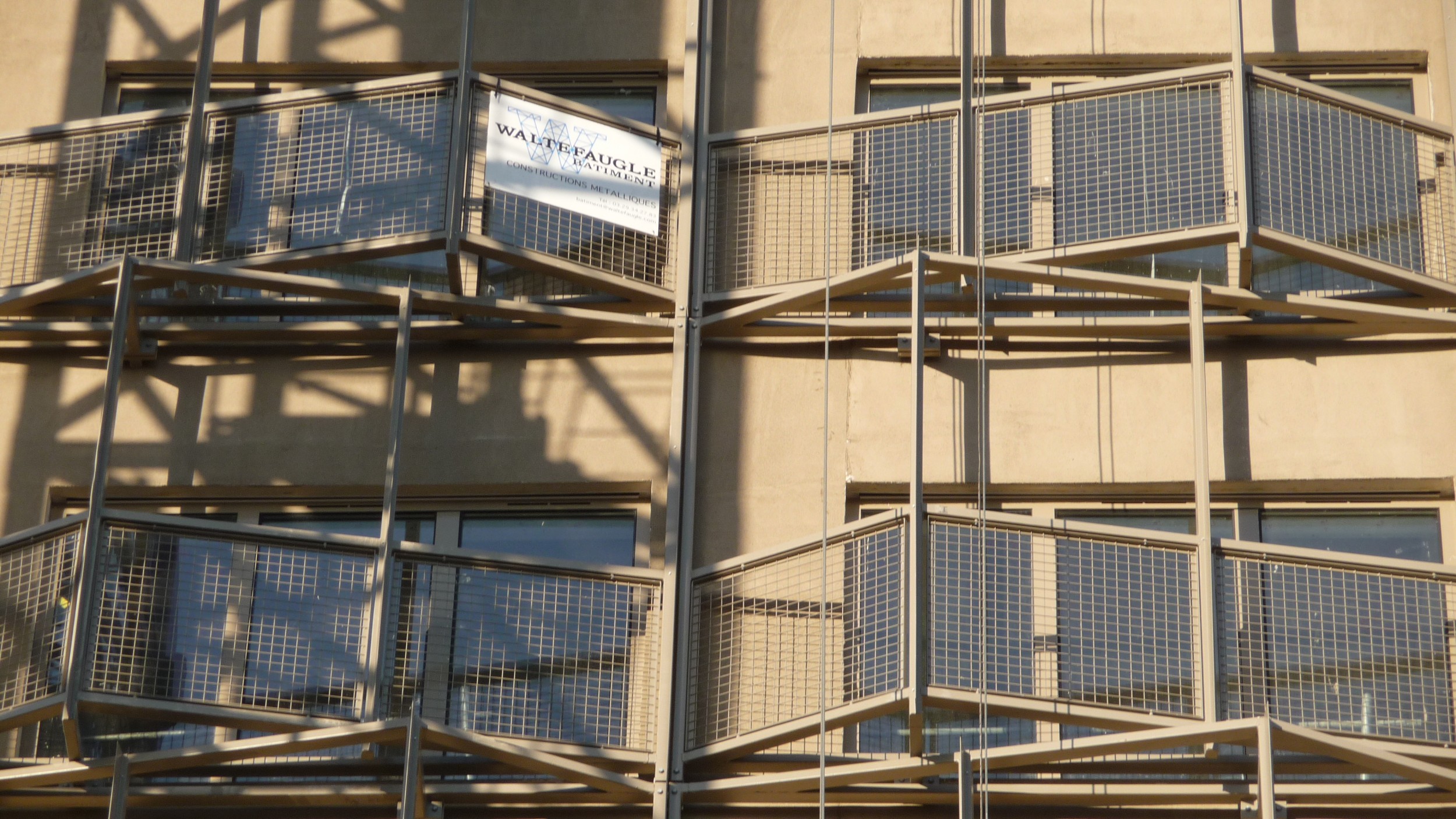

Balcons de la mairie, Paris 17ème

Restructuration entière de la façade avant de la Mairie.

Les études sont réalisées à partir d’un scan 3D intégral de la façade fourni par un géomètre.

Les poteaux métalliques sont fixés à la façade béton existante. Ils reprennent les consoles en porte à faux support du platelage.

  • 30 T d’acier
  • Façade : 95 ml x 20 m de hauteur
  • 5 niveaux de coursives métalliques cintrées en caillebotis.
  • Garde-corps avec filet Inox + lisses.
  • 1 brise soleil
  • Cache-pot de fleurs
  • Ligne de vie
  • Signalétique de la Mairie.
  • La structure métallique est galvanisée suivant la norme ISO 1461

Cogedim, Shiltigheim (67)

Reconversion des Brasseries FISCHER. Construction d’un ensemble de bâtiment d’habitation.

Réalisation et pose d’ossatures et brises soleil associés

  • 34 T d’acier

Centrale Biomasse, Montigny-les-Metz( 57)

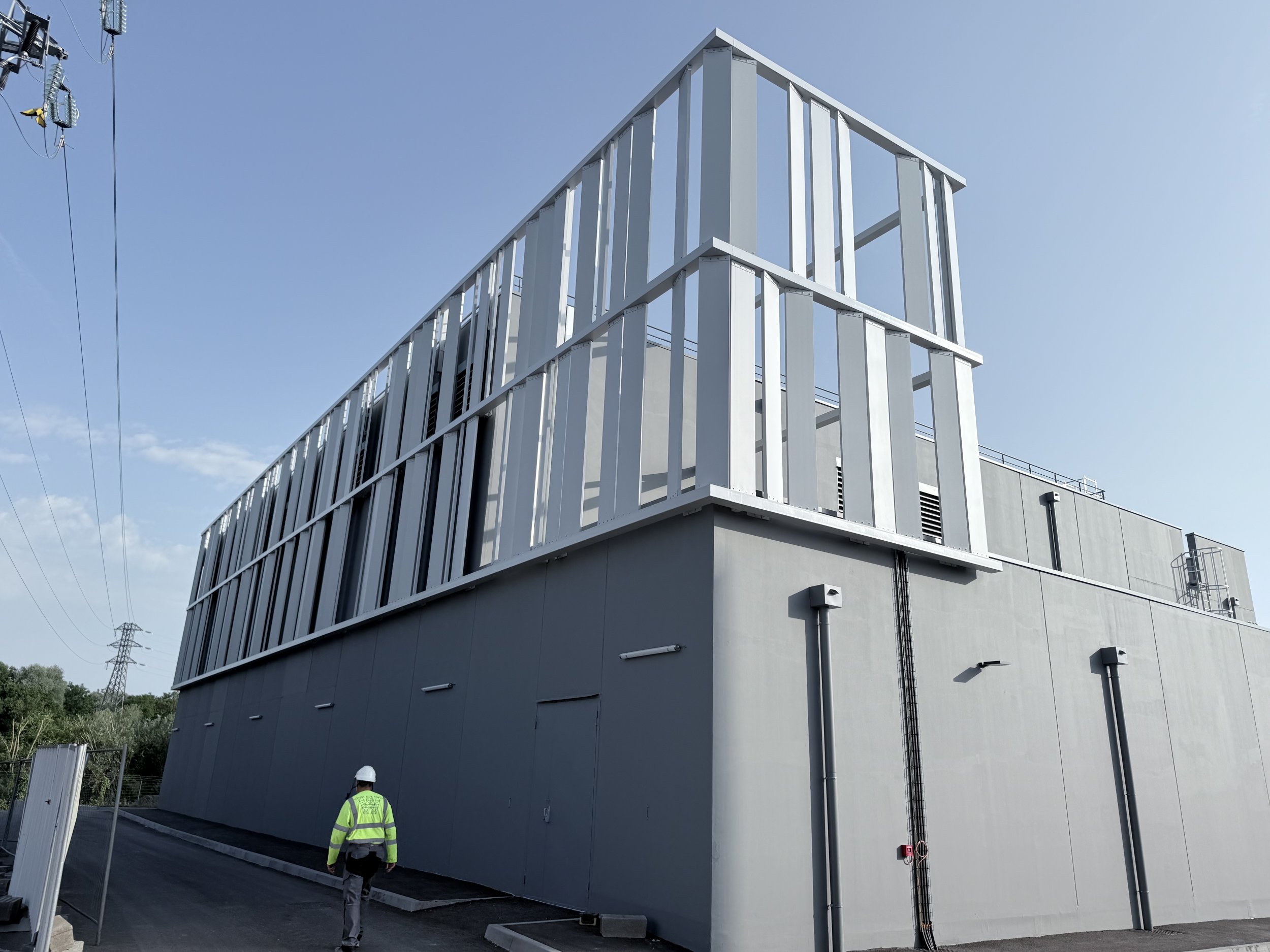

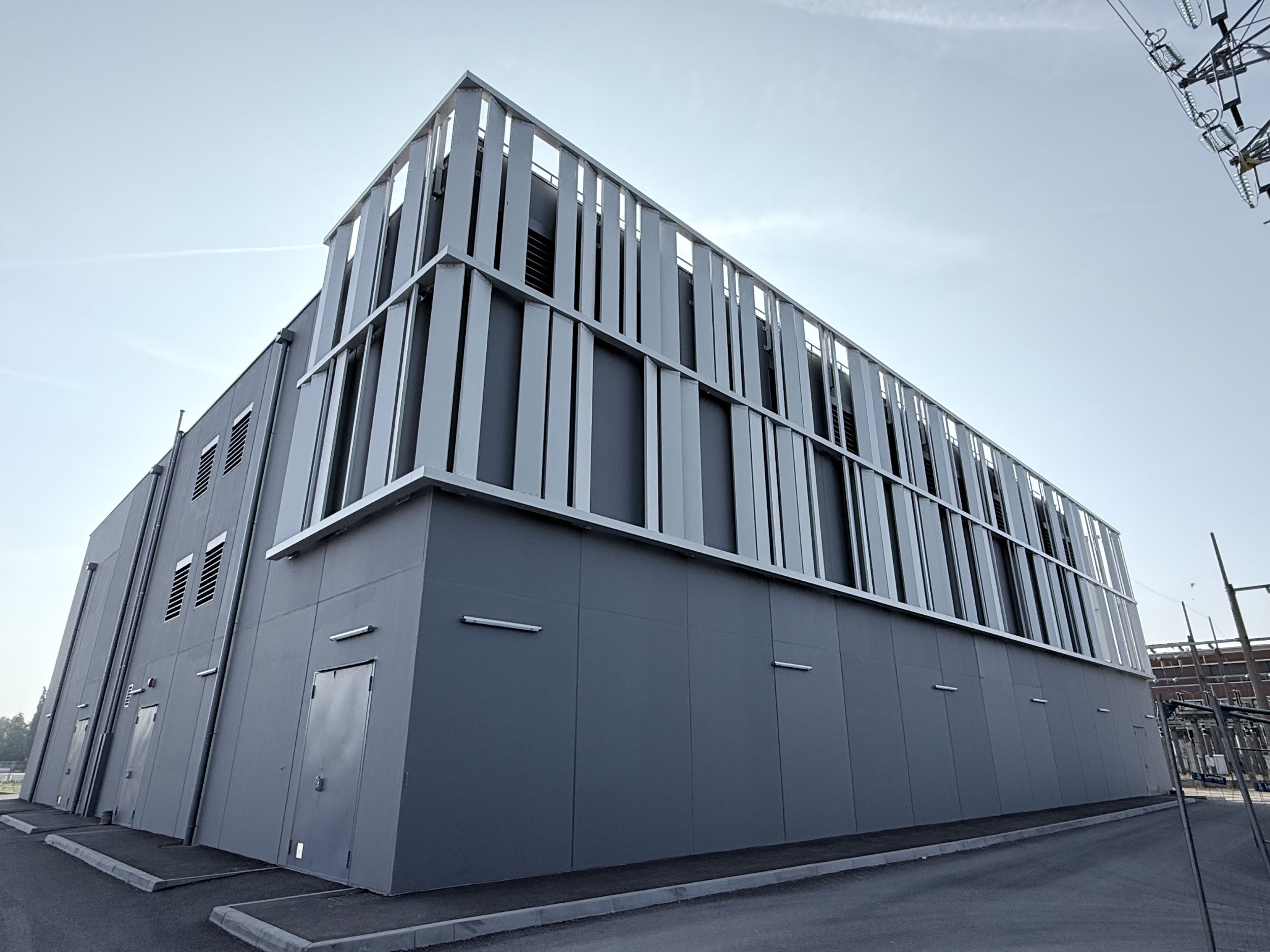

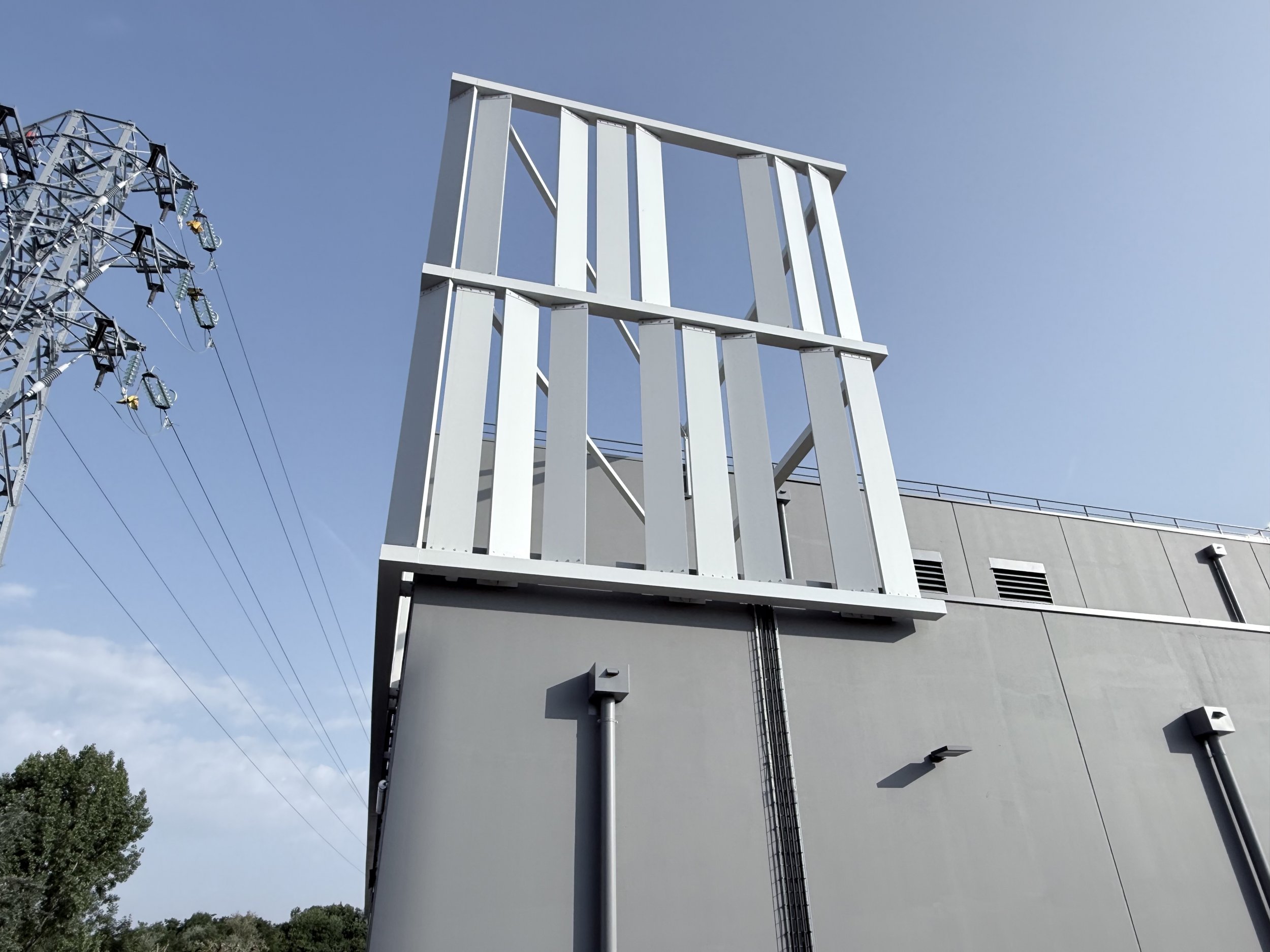

Réalisation et pose d’ossature secondaires sur façades

  • 5 T d’acier


Step, Maxeville (54)

Construction d’une station d’épuration

  • 21 T d’acier
  • Fourniture et pose  sur les 2 digesteurs d’un habillage en tôle perforée ainsi que le support métallique de ce dernier. Surface couverte 465 m2 par digesteur
  • Fourniture et pose des câbles de végétalisation ainsi que le support métallique de ce dernier. Surface couverte  463 m2 par digesteur
  • Réalisation d’un local métallique de prétraitement

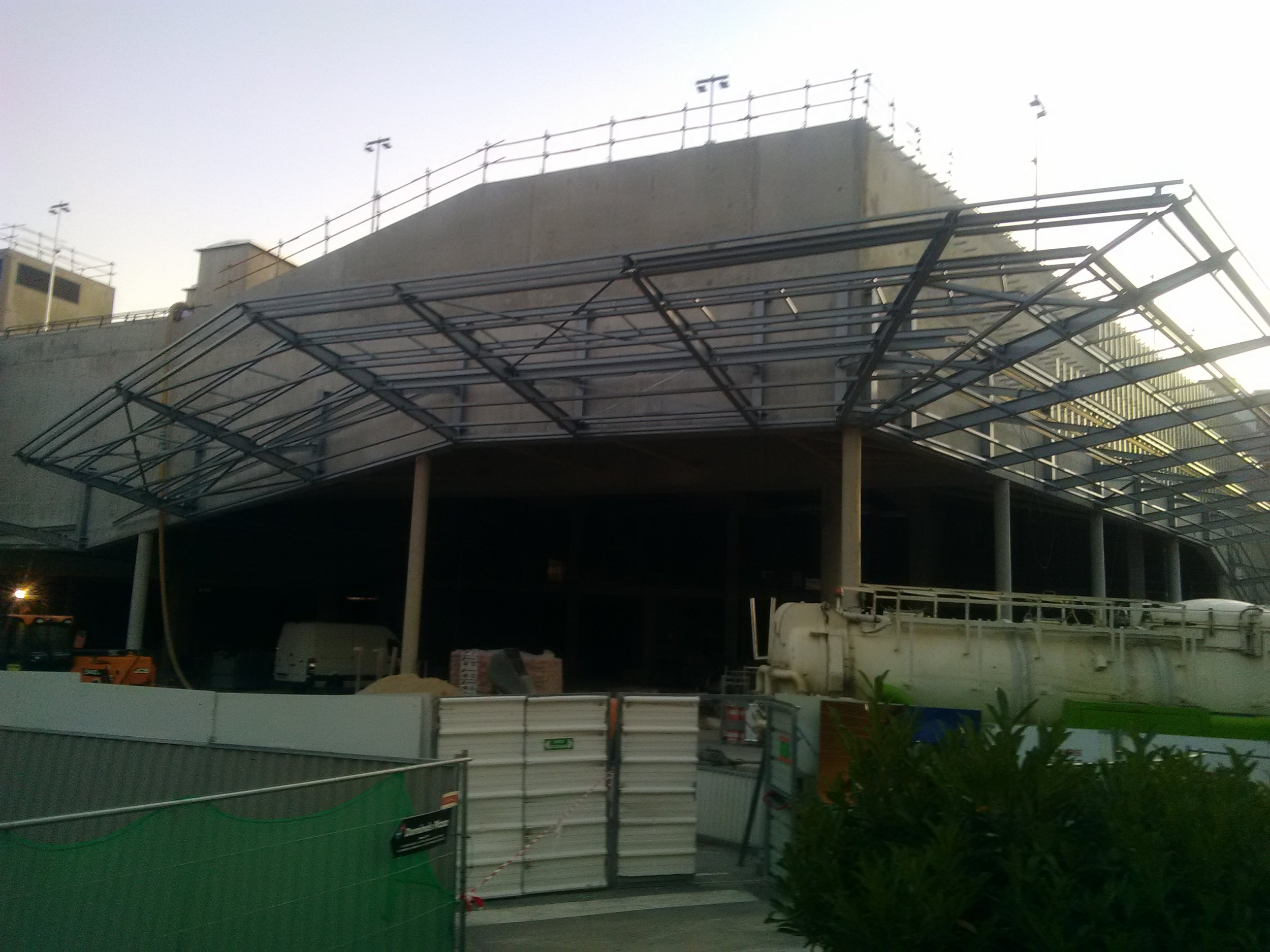

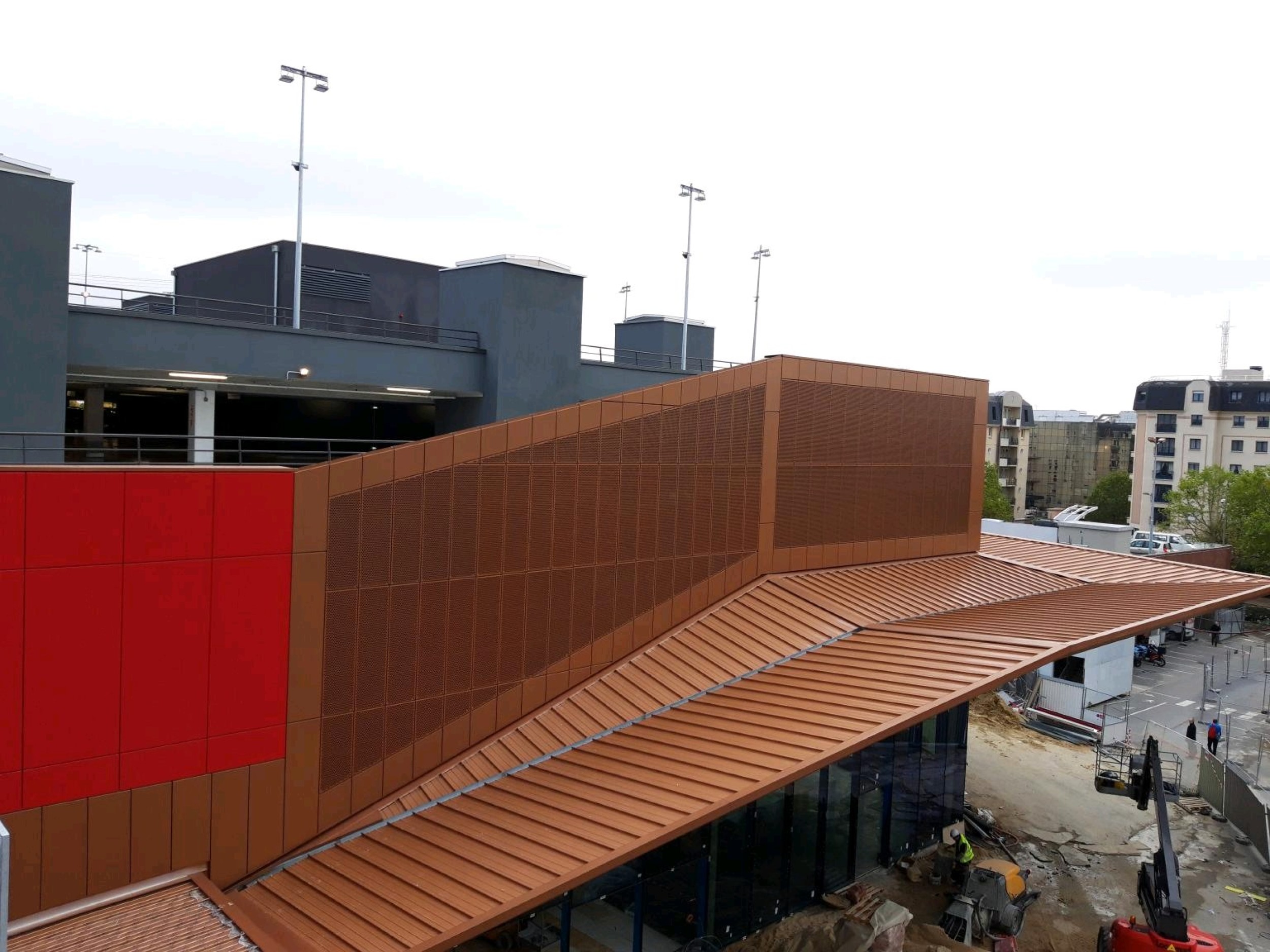

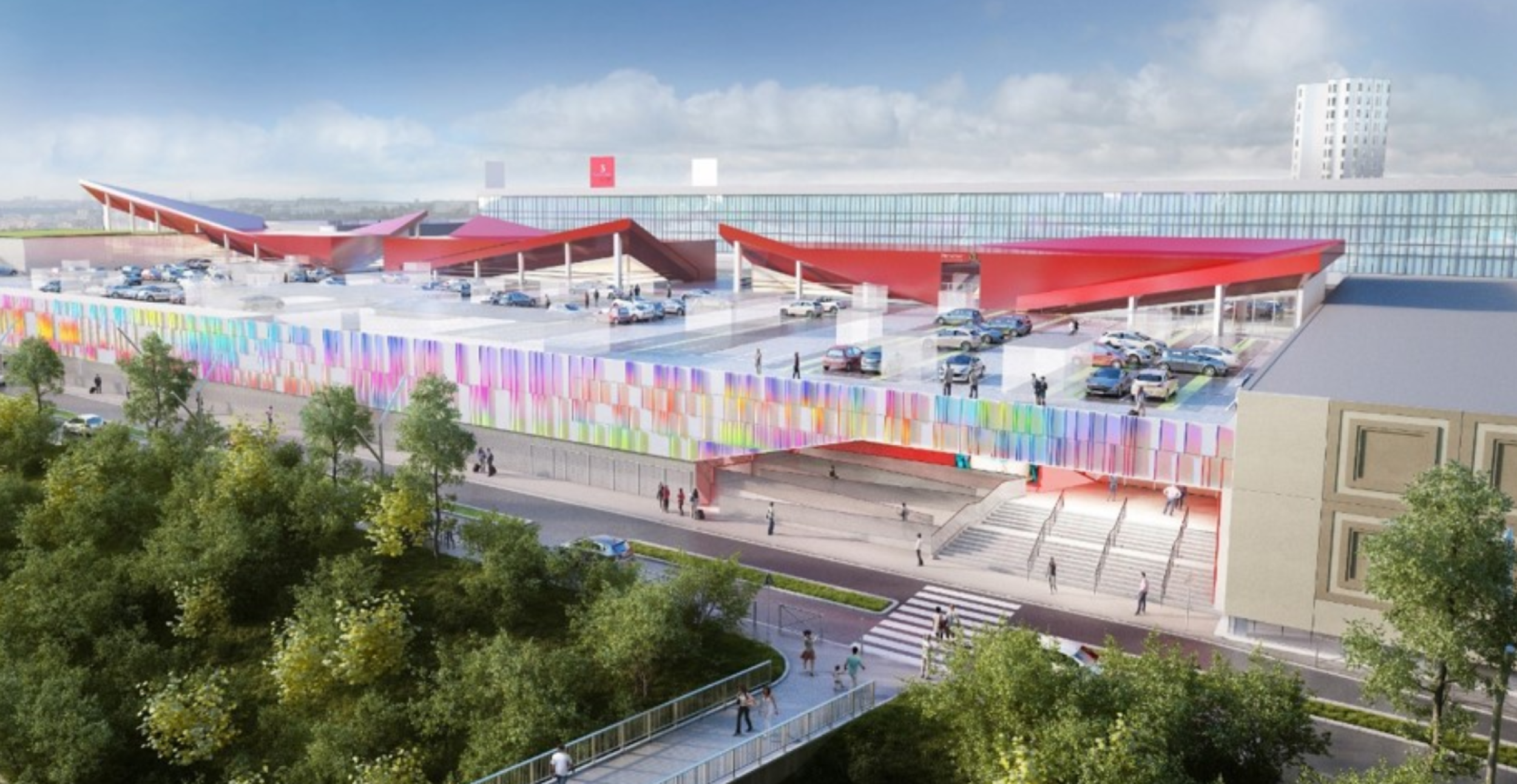

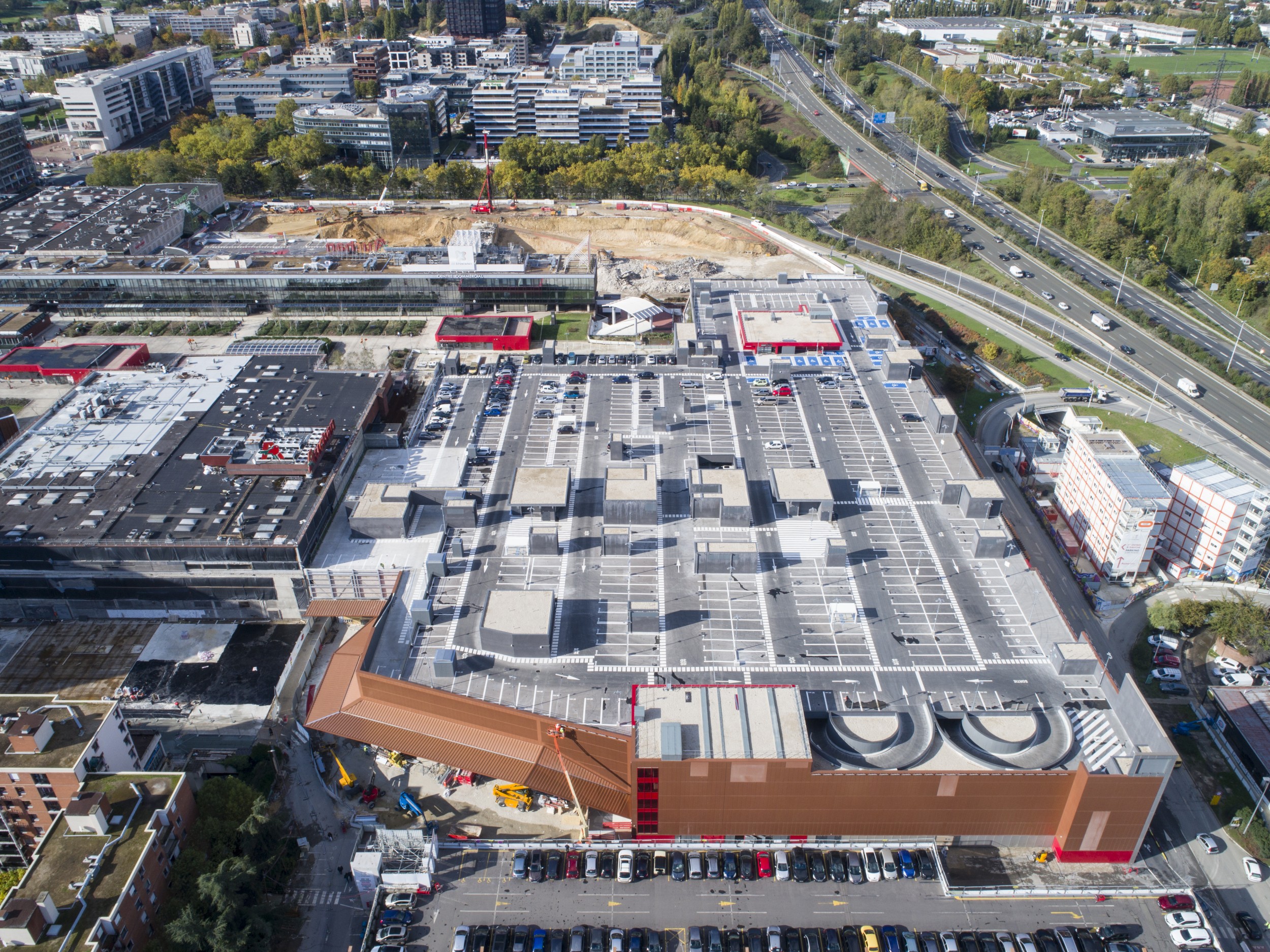

Auvents - Centre commercial Les 3 Fontaines, Cergy (95)

Cergy 3 Fontaines est un centre commercial qui a bénéficié d’une rénovation lourde globale et ce sur 4 années consécutives. Avec 64 000m² de surface de vente utile, le centre commercial se classera dans les 10 centres commerciaux les plus fréquentés de France. Ce site accueillera en moyenne 13 millions de visiteurs.

  • 510 T d’acier
  • Les 2 auvents sont constitués de consoles fixées au béton, de pannes support de couverture ainsi que de lisses pour la sous face.

Un premier auvent a été réalisé sur un bâtiment neuf en béton :

  • Longueur : 80 ml
  • Porte à faux courant : 7.4 m
  • Porte à faux maxi : 9.2 m
  • Butonnage des voiles béton en intérieur pour reprendre les efforts de traction/compression

Un deuxième auvent a été réalisé sur un bâtiment béton. Il y avait une partie existante et une partie neuve. Celui-ci comportait aussi des montants métalliques fixés aux poteaux béton afin d’accueillir des lisses tubulaires à notre lot. Ces dernières reprenaient la façade architecturale du bâtiment.

  • Longueur : 137 ml
  • Porte à faux courant : 5.6 m
  • Porte à faux maxi : 7.2 m
  • Hauteur des montants : 12 m dont 6 m en porte à faux. Les montants commençaient au-dessus des murs rideaux.

Les structures métalliques sont peintes avec une couche de peinture primaire.

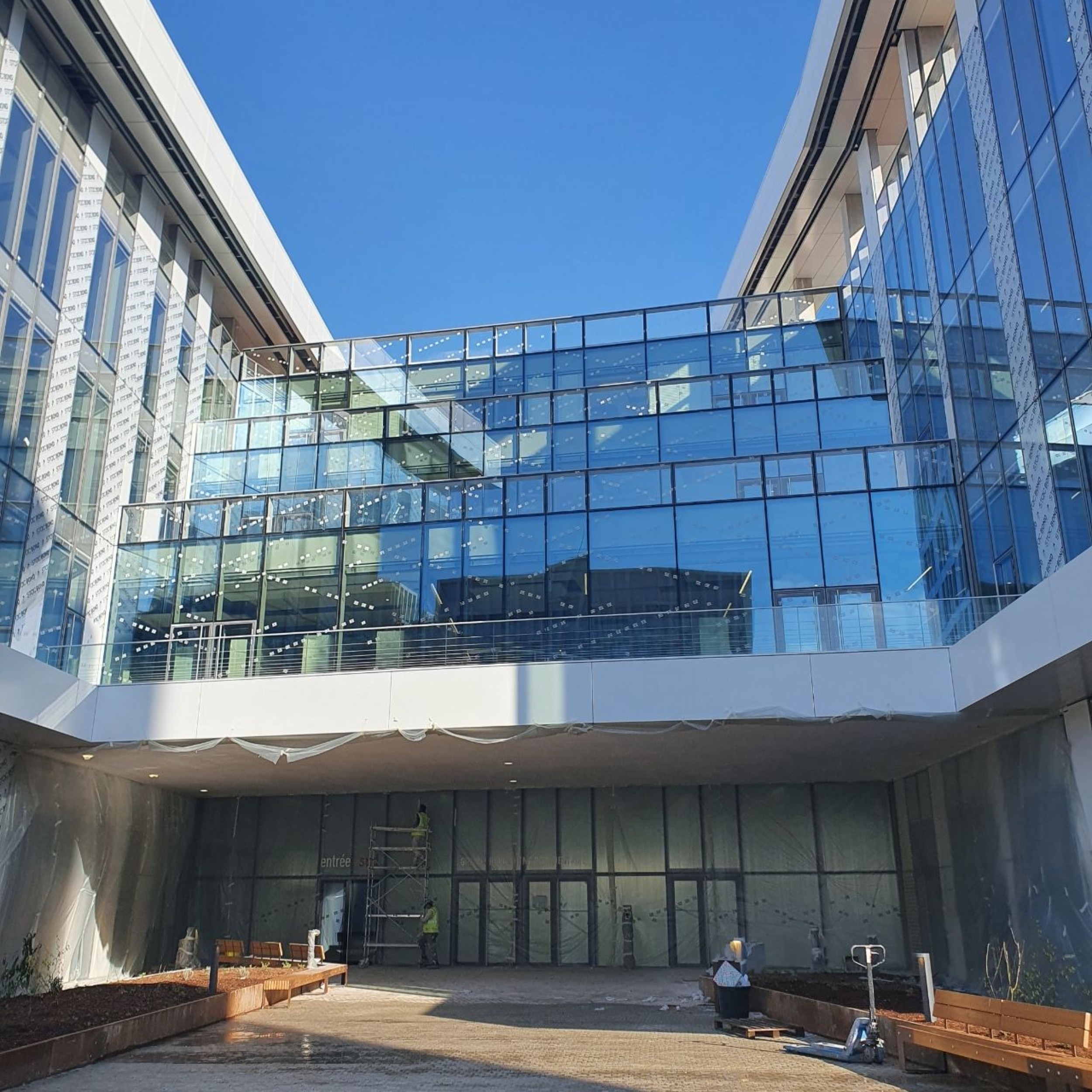

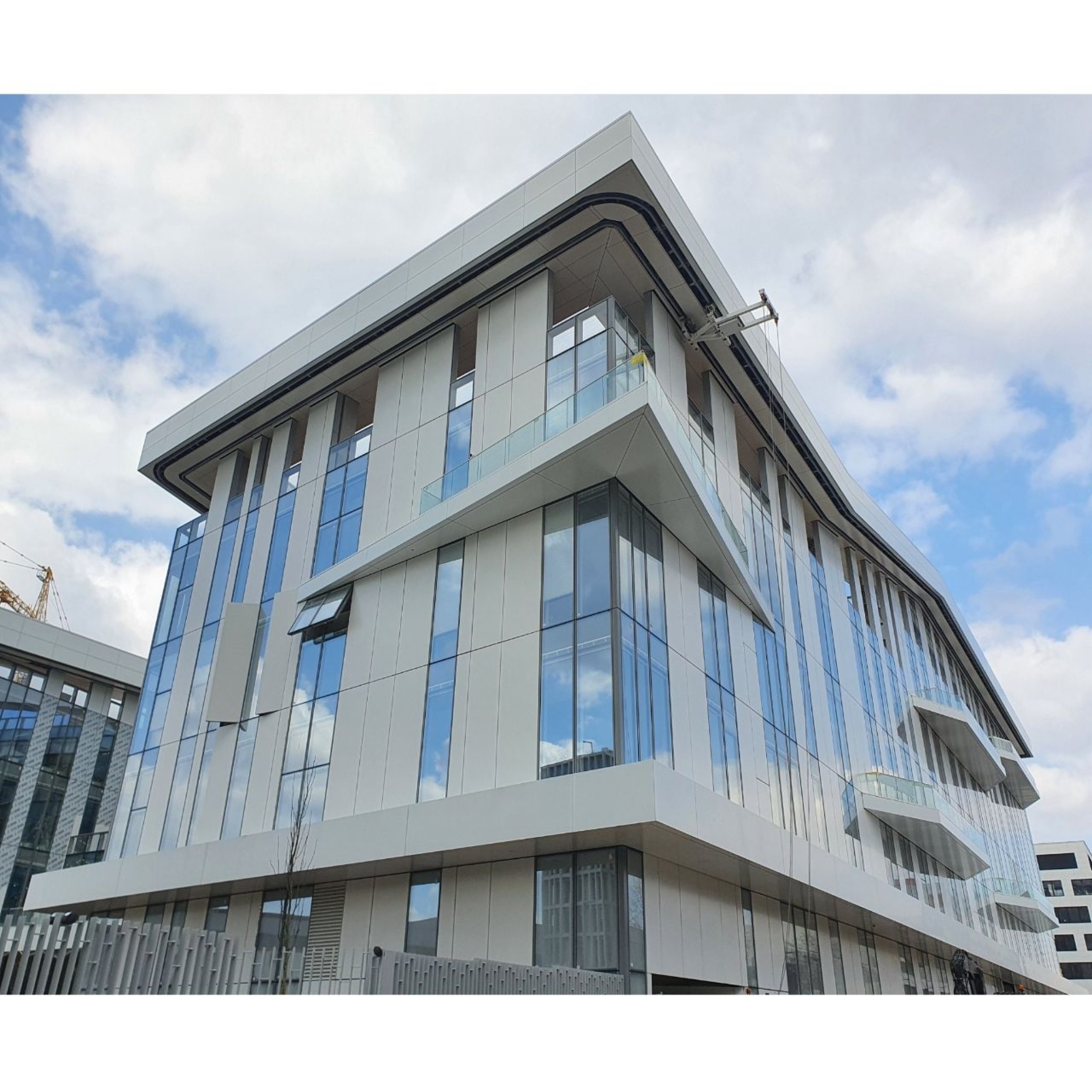

Poutres de support façades - GED, Aubervilliers (93)

Structurant le cœur du campus, le GED est voué à devenir un pôle d’animation majeur du Campus Condorcet, pour son quartier comme pour l’ensemble de la ville. Ce sera la première bibliothèque bioclimatique d’Europe. La bibliothèque réunit 45 bibliothèques spécialisées en sciences humaines et sociales qui seront consultables par tous les établissements du Campus Condorcet, d’autres publics universitaires et par le public non académique.

Le projet est composé de 2 bâtiments principaux ainsi que d’un hall en verrière reliant les 2 bâtiments.

Création de plusieurs ouvrages sur une structure béton :

  • 320 T d’acier
  • 2 bandeaux entrants en façade afin de réaliser une structure bardée décorative
  • Dimensions : 10m x 0.8m x 1m de hauteur
  • 2 bandeaux de liaisons rejoignant les bandeaux entrants en façade afin de réaliser une structure bardée décorative.
  • Dimensions : 65m x 1m variable x 1m de hauteur
  • 1 bandeau périphérique sur 2 bâtiments et sur 3 façades afin de réaliser une structure bardée décorative
  • Dimensions : 292m x 1.7m x 0.65m de hauteur
  • 1 bandeau périphérique sur 2 bâtiments et sur 4 façades afin de réaliser une structure bardée décorative, et de créer un support de nacelle de nettoyage.
  • 1 préau de 21m de portée avec poutre PRS x 2.80m de largeur.


Nos exemples
de réalisations

Auvent

-

(95) Cergy

Auvent

Auvent

Auvent - photo 2
Auvent
Auvent - photo 3
Auvent
Auvent - photo 4
Auvent

Chalabre

-

(75) Paris

Chalabre

Chalabre

Construction neuve d'un immeuble de 152 logements étudiants, d'une école 12 classes et d'une cuisine centrale.

Chalabre - photo 2
Chalabre
Construction neuve d'un immeuble de 152 logements étudiants, d'une école 12 classes et d'une cuisine centrale.

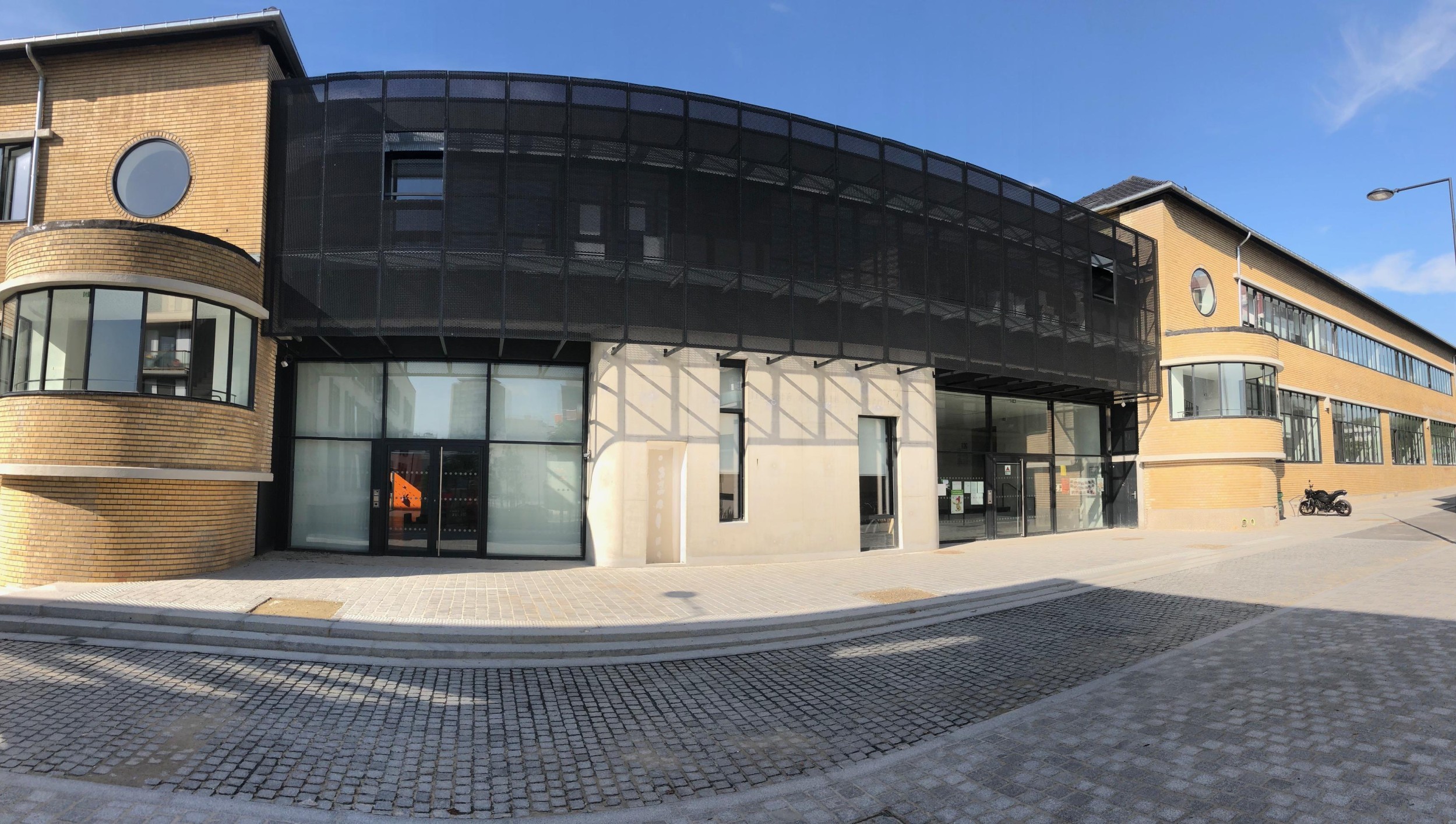

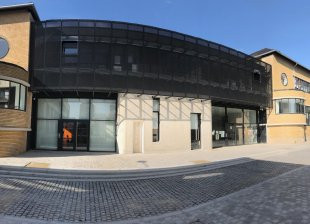

Lycée Varlin

-

(93) Pierrefitte sur Seine

Lycée Varlin

Lycée Varlin

Création d'une structure de façade habillée de tôles Moucharabieh découpées au laser

Mairie du XVIIè

-

(75) Paris

Mairie du XVIIè

Mairie du XVIIè

Création d'une sur-façade végétalisée sur un bâtiment existant ainsi que des coursives d'entretien et un brise soleil

Biome

-

(75) Paris

Biome

Biome

840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton

Biome - photo 2
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
Biome - photo 3
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton
Biome - photo 4
Biome
840 T d'acier en plein coeur de Paris dans un site exigu, avec le renforcement d'un bâtiment IGH de 11 étages, la ré-hausse de 3 étages d'un autre bâtiment et la construction d'un dernier bâtiment en forme de goutte d'eau / construction mixte acier / béton

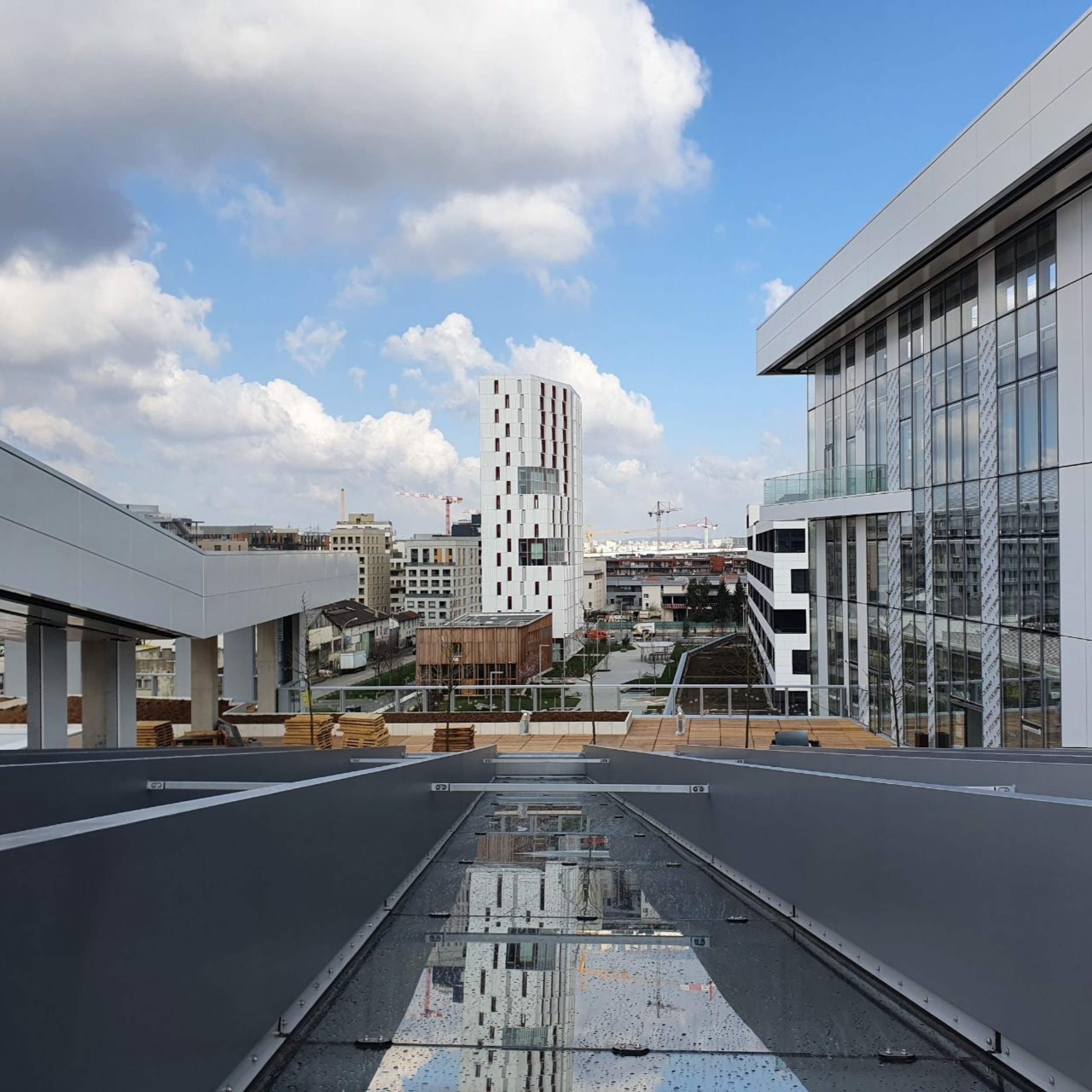

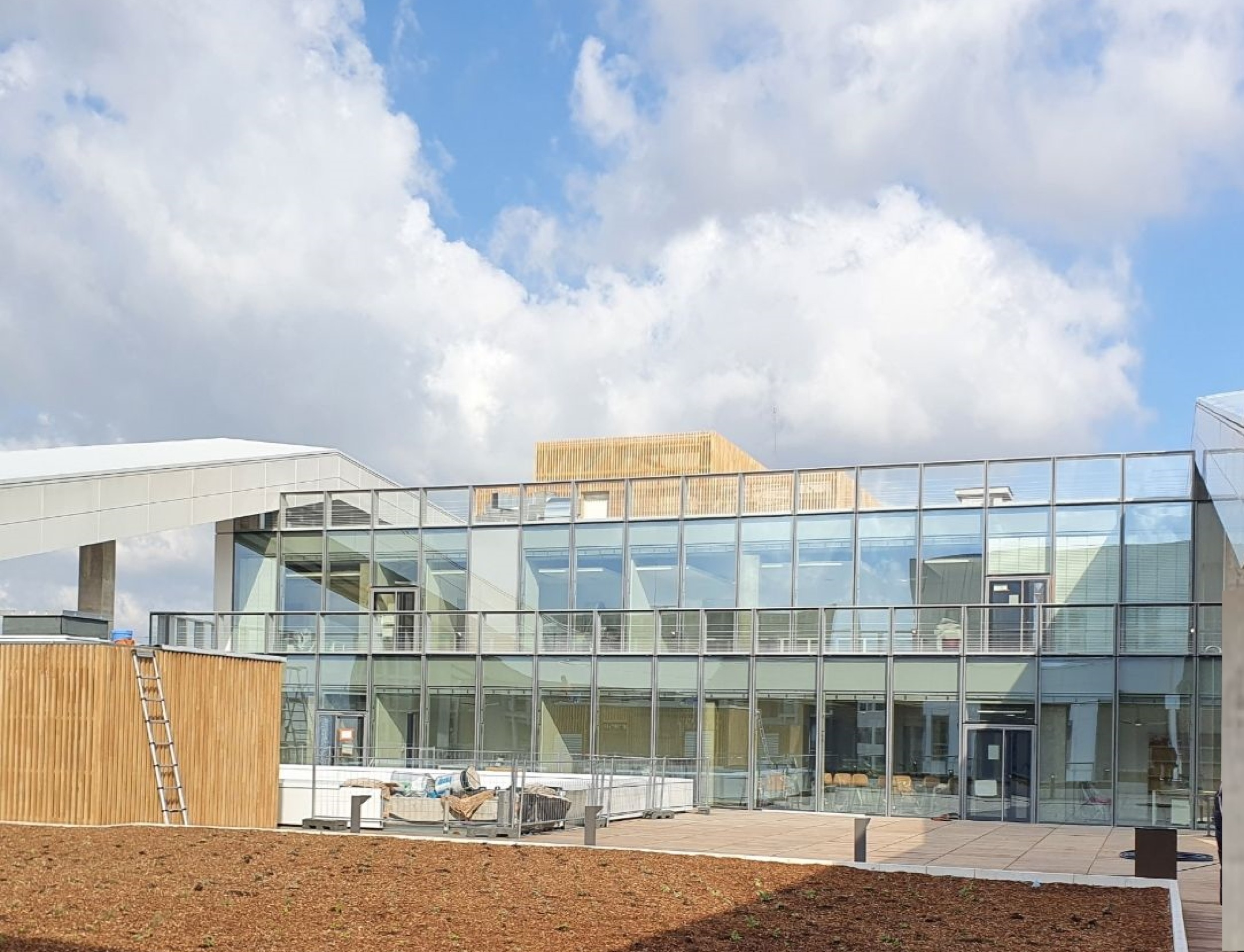

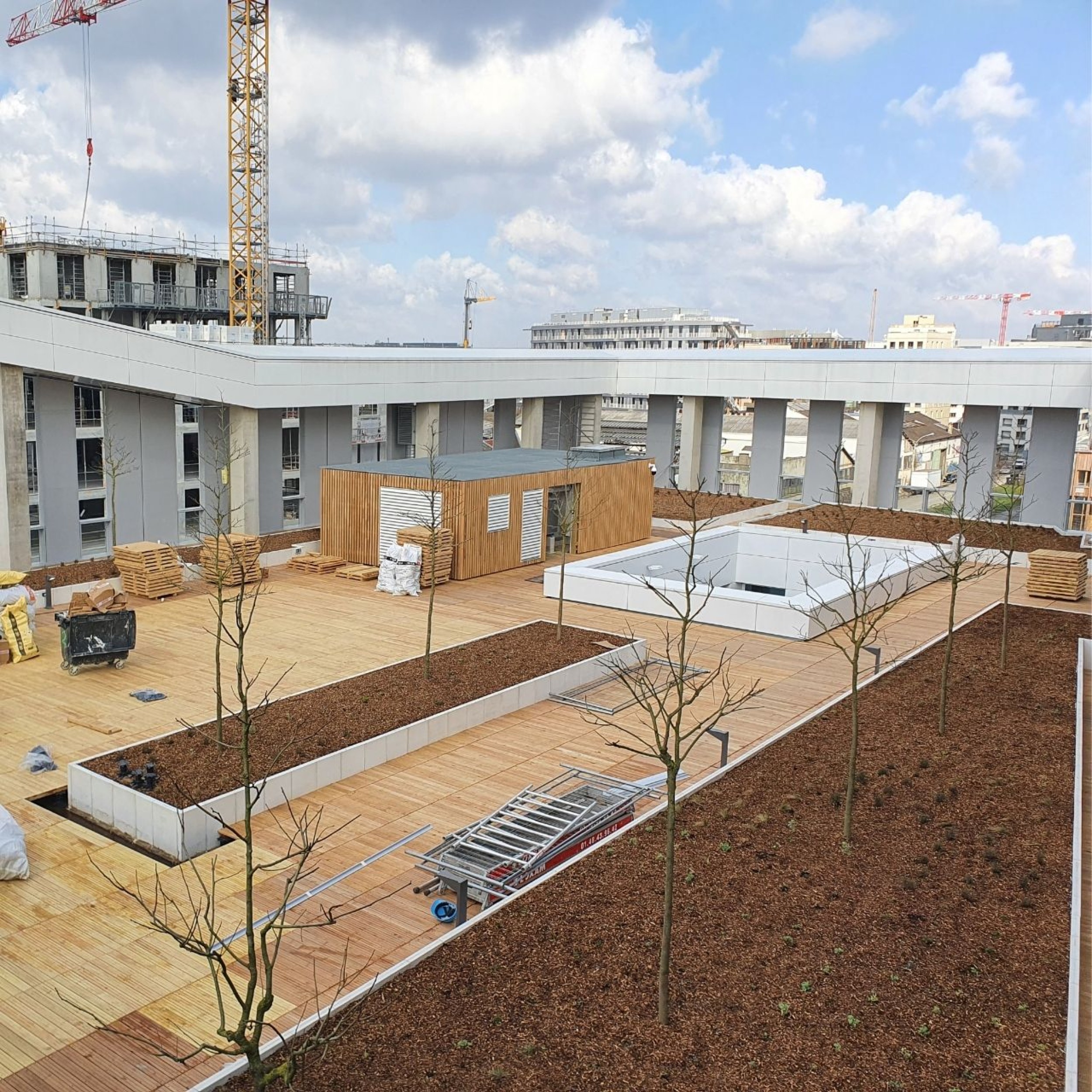

Ged

-
